Im Zeitalter der intelligenten Maschinen und selbststeuernden Systeme spielen Sensoren nicht nur eine unterstützende Rolle. Vielmehr bilden sie die Grundlage für präzise Entscheidungen. Zu den revolutionären Sensortechnologien gehört die MEMS-basiertes Gyroskop. Kompakte und preiswerte Sensoren helfen der Maschine, Orientierung, Gleichgewicht und Bewegung sehr genau wahrzunehmen.
Die MGA1000 ist ein MEMS-basiertes Ein-Achsen-Gyroskop mit integriertem Drei-Achsen-Beschleunigungsmesser, das zeigt, wie fortschrittliche Sensortechnologie in der Robotik, der industriellen Automatisierung und bei mobilen Systemen zum Einsatz kommt.
Dieser Bericht soll versuchen, den MGA1000 nicht nur hinsichtlich seiner technischen Vorzüge, sondern auch hinsichtlich seiner Rolle in realen Anwendungen und der Bedeutung seines Beitrags zum breiteren MEMS-Sensor-Ökosystem umfassend zu behandeln.
Was ist ein MEMS-basiertes Gyroskop?
MEMS-Gyroskope messen Winkelfrequenz-Rate der Rotation um eine Achse. Mikroskopisch kleine vibrierende Strukturen, die auf einen Siliziumchip geätzt sind, wandeln die Drehbewegung in elektrische Signale um. Diese Sensoren sind klein, robust und äußerst energieeffizient.
Herkömmliche mechanische Gyroskope nutzen die Trägheit einer sich drehenden Masse, MEMS-Gyros hingegen die Coriolis-Effekt. Die kapazitiven Sensoren erfassen die Bewegung der Masse und erzeugen Signale, die der Winkelgeschwindigkeit proportional sind.
Vorteile von MEMS-Gyroskopen:
-
Geringer Stromverbrauch
-
Sehr kompakter Formfaktor
-
Kann mit anderen Sensoren integriert werden (z. B. Beschleunigungsmesser und Magnetometer)
-
Geeignet für Großserienfertigung
Diese Eigenschaften machen MEMS-Gyroskope in modernen Navigations- und Kontrollsystemen unverzichtbar.

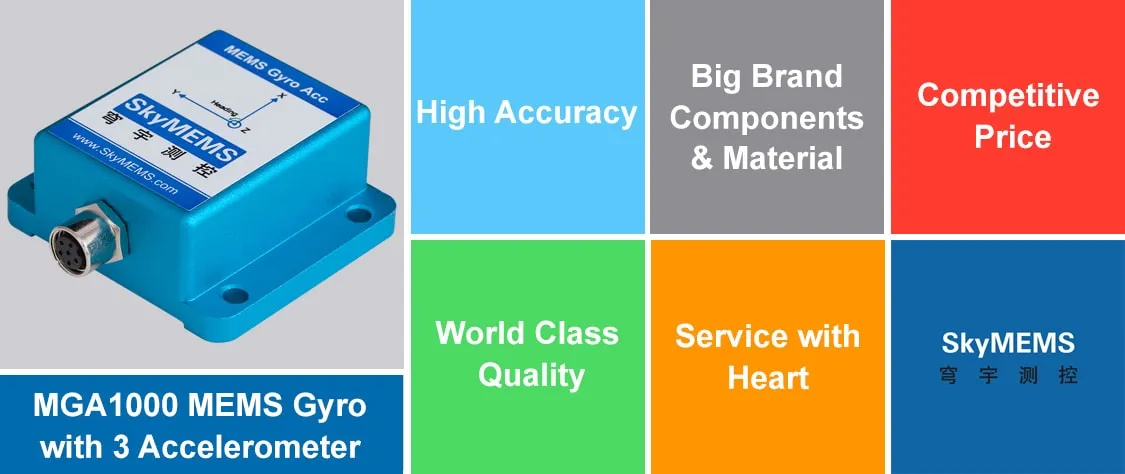

Überblick über das MGA1000
Die MGA1000 ist ein spezieller MEMS-basierter Sensor, der entwickelt wurde, um präzise Winkelmessungen und Beschleunigungsverfolgung in anspruchsvollen Umgebungen zu ermöglichen. Er besteht aus einem Ein-Achsen-Gyroskop (Z-Achse) und einem Drei-Achsen-Beschleunigungsmesser.
Wichtigste Highlights:
-
Kursdivergenzrate: 0,5°/Stunde
-
Gyroskop Reichweite: ±300°/s
-
Ausgänge: Drehrate, Beschleunigung und Azimut
-
Schnittstellen: RS232 (Standard), RS485, CAN (optional)
-
Leistungsaufnahme: 5V-24V DC
-
Betriebstemperatur: -40°C bis +85°C
-
Schutzklasse: IP66
-
Abmessungen und Gewicht: 50 x 45 x 21 mm, 70 g
-
Datenaktualisierungsrate: 100Hz (konfigurierbar)
Arbeitsprinzip: Von der Bewegung zu den Daten
MGA1000 kombiniert MEMS-Gyroskop- und Beschleunigungsmessertechnologien um die Ausrichtung und Bewegung eines Objekts in Echtzeit zu berechnen.
-
Wenn sich das System um die Z-Achse dreht, wird die Winkelgeschwindigkeit durch das MEMS-Gyroskop erfasst.
-
Gleichzeitig wird die lineare Beschleunigung in drei Dimensionen durch den triaxialen Beschleunigungsmesser aufgezeichnet.
-
Diese Signale werden mit eingebetteten Algorithmen verschmolzen, die hochauflösende Ausgangsdaten zu Position, Kurs und Bewegungsdynamik verarbeiten und liefern.
Diese hybride Abtastung ermöglicht dem MGA1000 den Betrieb als vereinfachte Trägheitsmessgerät (IMU)Das System eignet sich für Navigations- und Steuerungsanwendungen, auch wenn kein GPS-Signal vorhanden ist.
Anwendungsszenarien
1. Robotik Steuerung
In der Robotik sind die räumliche Orientierung und Stabilität entscheidend. Der MGA1000 trägt dazu bei, indem er:
-
Sofortige Rückmeldung zum Ausgleich
-
Unterstützung der Bewegungspfadkorrektur
-
Ermöglichung einer adaptiven Steuerung für mobile Roboter
2. AGV und autonome Logistik
AGVs und mobile Roboter arbeiten dort, wo GPS oft unzuverlässig ist. MGA1000 ermöglicht:
-
Präzise Kurs- und Richtungsbestimmung
-
Navigation nach dem Koppelnavigationssystem
-
Hindernisvermeidung und Bahnplanung
3. Industrielle Automatisierung
In intelligenten Fabriken ist die Koordination im Millisekundenbereich entscheidend. MGA1000 unterstützt:
-
Überwachung der Maschinenausrichtung
-
Stabilisierung der mobilen Ausrüstung
-
Sichere Positionierung in Gefahrenzonen
4. Satellitenantenne und Plattformstabilisierung
Mobile Kommunikationssysteme erfordern eine konstante Antennenausrichtung. MGA1000 bietet:
-
Sofortige Korrektur der Plattformbewegung
-
Verbesserte Genauigkeit der Satellitenausrichtung
-
Zuverlässige Leistung bei Schock und Vibration
5. Meeres- und Offshore-Navigation
Für Boote und USVs:
-
Kontinuierliche Kursberechnung
-
Widerstandsfähig gegen Wasser, Salz und Schütteln
-
Integration mit Autopilot- und Kartierungssystemen
Hochpräzise Leistung
Der MGA1000 ist werkskalibriert für Verzerrung, Skalenfaktor und Nichtlinearität.
Leistungsspezifikationen:
-
Auflösung der Winkelgeschwindigkeit: <0.01°
-
Verzerrungsfehler: <0.05°/s
-
Geräuschdichte: <0,05°/s (RMS)
-
Skalenfaktor Nichtlinearität: 0.002
Dies gewährleistet einen konstanten Betrieb bei schwankenden Temperaturen und mechanischen Stößen.
Robustheit gegenüber Umwelteinflüssen
-
Schutzklasse: IP66 (wasser- und staubdicht)
-
Schockresistenz: Hält bis zu 1000g aus
-
Temperaturbereich: -40°C bis +85°C
Physische Integration
-
Miniatur-Steckverbinder für die Luftfahrt
-
Vier Befestigungslöcher
-
Konfigurierbare Ausgaberate und Kommunikationseinstellungen
Komparativer Vorteil: Was macht den MGA1000 anders?
-
Überlegene Komponenten: Verwendet MEMS-Chips der Spitzenklasse
-
Vollständig kalibriert: Reduziert die Startdrift und verkürzt die Integrationszeit
-
Zuverlässige Verpackung: Fortschrittliche Verkapselung und präzise Montage
-
Flexible Einsatzmöglichkeiten: Erschwinglich und OEM-tauglich
Qualitätskontrolle und Produktion

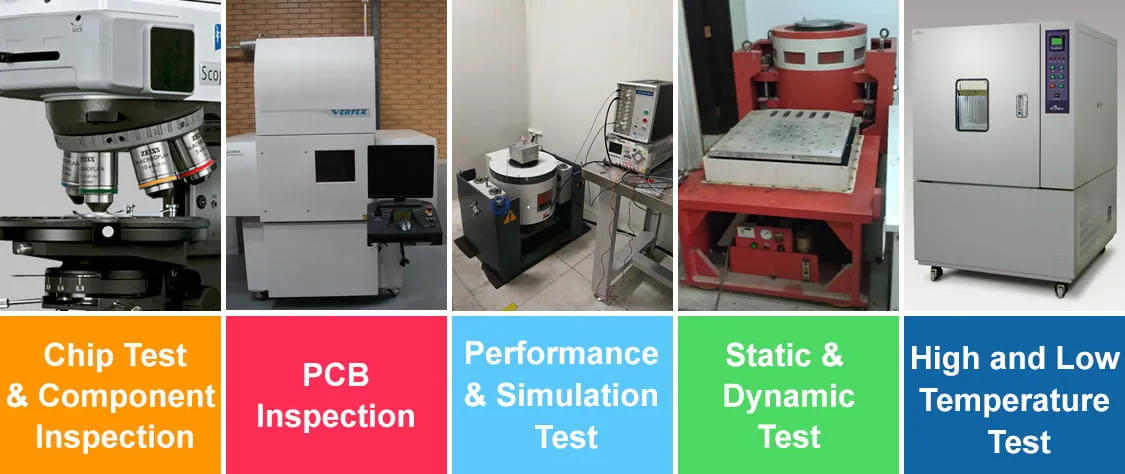

SkyMEMS verwendet ein strenges 12-stufiger Prozess der Qualitätskontrolle, einschließlich:
-
Überprüfung der Komponenten
-
Temperaturwechsel
-
Schock- und Vibrationstests
-
Endgültige Kalibrierung und Einbrennen
Ergebnisse:
-
Über 5000 Stunden MTBF
-
Hohe Konsistenz von Charge zu Charge
-
Wiederholgenauigkeit auf Industrieniveau
Kundenorientierter Service
SkyMEMS bietet:
-
Anpassbare Kabel und Stecker
-
Unterstützung der ODM/OEM-Integration
-
Schnelle Lieferung für vorrätige Artikel (2-3 Tage)
-
24/7 technische Unterstützung
Ihr Motto, "Dienst mit Herz". wird von einem Team erfahrener Fachleute und globaler Partnerschaften getragen.
Zukunftsperspektiven der MEMS-Gyro-Technologie
Mit der fortschreitenden Automatisierung und KI werden sich auch die MEMS-Kreisel weiterentwickeln:
-
Niedrigere Geräuschpegel
-
Integrierte AI-basierte Sensorfusion
-
Edge-Computing-Funktionen
-
Kabellose, miniaturisierte Verpackung
MGA1000 ist für diese Zukunft gut positioniert mit seinem Modularer Aufbau, Kompatibilität und Leistungsreserven.
Die MGA1000 MEMS-basiertes Gyroskop mit dreiachsigem Beschleunigungsmesser ist mehr als nur ein Sensor. Er ist ein zentrale Voraussetzung für bewegungsorientierte Systeme in den Bereichen Robotik, Navigation und industrielle Automatisierung.
Ob in einem AGV, einer Drohnenkamera oder einem Schiffsantennensystem eingesetzt, MGA1000 beweist, dass Große Leistung kann in einem kleinen Paket kommen. Für Konstrukteure und Ingenieure, die eine zuverlässige Trägheitssensorik suchen, ist der MGA1000 nicht nur eine Option, er ist eine Wettbewerbsvorteil.
