Leistungsstarkes einachsiges faseroptisches Gyroskop, Vorspannungsstabilität bei fester Temperatur ≤0,2°/h, weit verbreitet in Navigation und Präzisionsausrichtung usw.

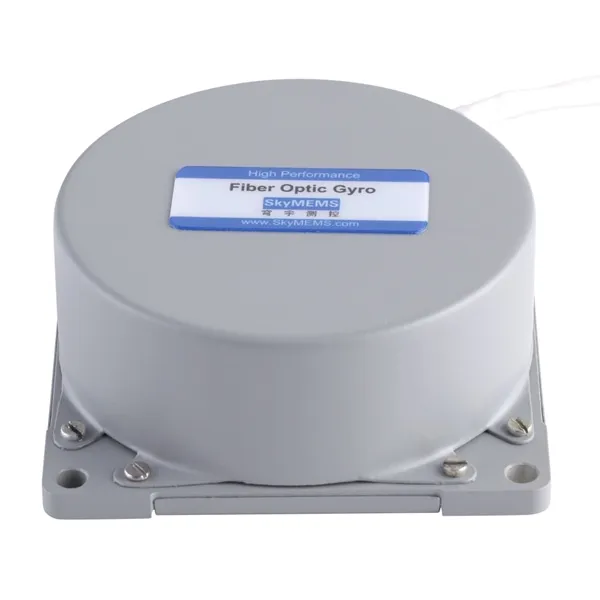

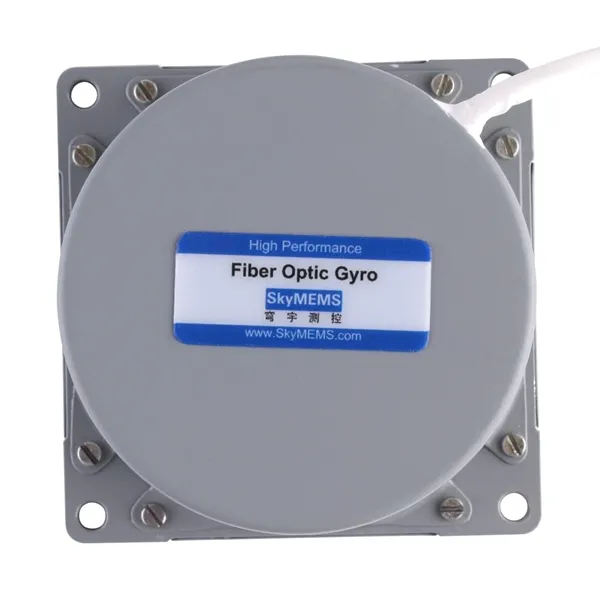

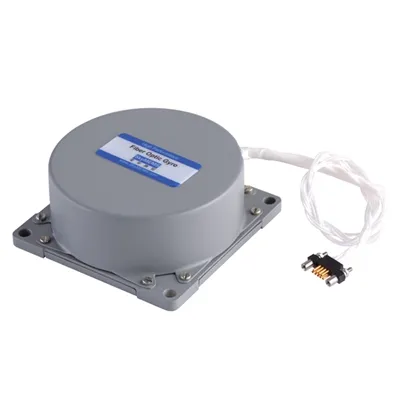

Einachsiger faseroptischer Hochleistungskreisel
Höhere Genauigkeit, geringeres Rauschen und höhere Effizienz
Messbereich: -700°/s~+700°/s
Stabilität der Nullpunktverschiebung ≤ 0,2°/h (Raumtemperatur)
Stabilität der Nullpunktverschiebung bei voller Temperatur ≤0,5°/h
Das einachsige faseroptische Gyroskop FOG70L ist ein hochleistungsfähiges einachsiges digitales faseroptisches Gyroskop aus einer chinesischen Fabrik, das in kritischen Bereichen wie Vorspannungsstabilität, Wiederholbarkeit der Vorspannung, Skalenfaktor, Linearität des Skalenfaktors und maximaler Eingangsrate eine beachtliche Leistung bietet. Der faseroptische Kreisel FOG60L verwendet eine fortschrittliche integrierte Optik und eine digitale Signalverarbeitung (DSP) mit geschlossenem Regelkreis und zeichnet sich durch ein außergewöhnlich geringes Rauschen, Unempfindlichkeit gegenüber Querachsenfehlern, perfekte Stoß- und Vibrationsfestigkeit, kurze Anlaufzeit, geringe Größe, geringes Gewicht, große Bandbreite, niedrigen Stromverbrauch, einen wettbewerbsfähigen Preis und hervorragende magnetische Abschirmung aus. Die FOGs von SkyMEMS setzen neue Maßstäbe für taktische und navigatorische Kreisel für eine Vielzahl von Anwendungen in den Bereichen Lenkung, Navigation und Luftfahrt. Der FOG70L ist weit verbreitet in den Bereichen Bewegungserfassung, Stabilisierung, Navigation, Fahrzeugnordsucher, Fluglage, Bootskreiselkompass und Präzisionsausrichtung usw.
1. Einleitung
Das einachsige digitale Glasfaserkreiselgerät bietet in kritischen Bereichen wie Bias-Stabilität, Bias-Wiederholbarkeit, Skalierungsfaktor und maximale Eingangsrate eine hervorragende Leistung.
2. Was ist ein einachsiger digitaler faseroptischer Kreisel?
Ein einachsiges faseroptisches Gyroskop (auch als einachsiges optisches Gyroskop oder einfach als Kreisel bezeichnet) hat nur eine Drehachse (z. B. 0 bis 30°) und misst die Winkelposition eines Objekts in drei Dimensionen. Dieser Gerätetyp kann in vielen Bereichen eingesetzt werden, z. B.:
Helme
Kältesysteme
Kopfschmerzen
Wärmemanagement-Systeme
Kameras, die in Flugzeugen verwendet werden können
Bewegungserfassungssysteme, die eine hohe Genauigkeit und Wiederholbarkeit erfordern (z. B. Videospiel-Controller)
Das bedeutet, dass ein einachsiges Gyroskop - vorausgesetzt, es verfügt über die erforderliche Hardware - jede Aufgabe erfüllen kann, die Ihr Produkt erfüllen muss: von der Verfolgung von Objekten im 3D-Raum bis hin zur Erfassung von Bewegungen mit hoher Genauigkeit und hoher Wiederholbarkeit. Dies macht sie zu einer attraktiven Lösung für viele verschiedene Arten von Produkten: Start-ups, die auf Wachstum aus sind; etablierte Unternehmen, die mehr Funktionalität benötigen; Unternehmen, die Kosteneinsparungen anstreben; Hobbyisten, die kostengünstige Geräte suchen, usw... Hier sind einige erwähnenswerte Produkte:
Rauschunterdrückung - Es erfordert keine zusätzliche Hardware und ist aufgrund seiner geringen Größe ideal für den Einsatz in Unterhaltungselektronik wie Mobiltelefonen, Kameras, Spielzeug, Uhren usw. Einige Hersteller von Unterhaltungselektronik erlauben den Einsatz jedoch möglicherweise nicht, da sie Bedenken wegen elektromagnetischer Störungen haben. Neben der Rauschunterdrückung kann diese Art von Gyroskop auch zur Kalibrierung des Weißabgleichs verwendet werden, da es automatisch jede Farbverfärbung korrigiert, die durch das vom Bildschirm oder anderen Objekten im Raum reflektierte Licht verursacht wird. Dieses Gerät eignet sich hervorragend für die meisten Digitalkameras, da diese in der Regel in ihren Chips über Funktionen zur Rauschunterdrückung verfügen. Wie bei den meisten Anwendungen, bei denen eine Farbkorrektur erforderlich ist - z. B. in der Fotografie -, kann auch dieser Kreiseltyp ohne zusätzliche Softwareanpassung verwendet werden, da seine Firmware sich automatisch an die Einstellungen und Farbtemperaturmerkmale der Kamera anpasst. Die meisten Digitalkameras verfügen auch über einen automatischen Weißabgleich, der bei dieser Art von Kreisel keine manuelle Anpassung erfordert.
4. Funktionsweise eines einachsigen digitalen faseroptischen Gyroskops.
Das Problem mit Gyroskopen ist, dass sie nicht die Leistung der Bewegung der Spitze als Ganzes messen. Stattdessen messen sie nur eine Achse (x, y oder z). Ein Gyroskop, das die Richtung der x-Achse misst, liefert beispielsweise ein Ausgangssignal mit einer Frequenz von 2 Hz (Hz = Hertz), aber kein Ausgangssignal für die y-Achse, die 1 Hz beträgt. Wenn also der Wert der y-Achse Null ist (y=0) und x=2Hz (oder 0Hz), dann sollte das Ausgangssignal einer Achse Null sein. Die Gyroskop-Ausgangssignale können negativ sein, wenn eine der Achsen positiv ist.
Ein einachsiges digitales faseroptisches Gyroskop aus einer chinesischen Fabrik verwendet Elektronik, um Eingangssignale in relative Bewegungen in drei Achsen umzuwandeln: x-, y- und z-. Die Elektronik wandelt diese relative Bewegung auch in absolute Positionen in jeder Achse um. Die Bewegung kann dann auf einen Sensor abgebildet werden, der physikalische Abmessungen hat und eine Rückmeldung über die Ausrichtung des Geräts liefert. Die Motorsteuerung sollte in der Lage sein, ohne Genauigkeitsverlust zwischen zwei verschiedenen Ausrichtungen auf der Grundlage der horizontalen Position des Sensors umzuschalten, z. B. durch X.Y-Skalierung oder YZ-Skalierung.
Der chinesische Hersteller von einachsigen digitalen Glasfaserkreiseln wird in Anwendungen eingesetzt, bei denen eine hohe Leistung in kritischen Bereichen erforderlich ist, wie z. B. bei der hochpräzisen Winkelausrichtung und Stabilitätskontrolle von Raumfahrzeugen und Satelliten sowie bei militärischen Anwendungen, wie z. B. Leitsystemen für Raketen und unbemannte Luftfahrzeuge (UAVs), die von kleinen Kinderspielzeugen wie ferngesteuerten Hubschraubern bis hin zu vollwertigen Trägerraketen (SLVs) reichen. Bei einer Art von Anwendung wird ein einachsiges faseroptisches Gyroskop verwendet, um ein hochpräzises lineares Leitsystem für große Raumfahrzeuge wie z. B. bemannte Raumfahrzeuge (MOA) für Weltraummissionen um die Erde bereitzustellen; bei einer anderen Art von Anwendung sind Stabilität und Genauigkeit gering, da sie nur eine Achse anstelle von drei Achsen hat, wobei gyroskopische Sensoren eine Rückmeldung auf allen drei Achsen liefern; ein weiterer Typ verwendet langlebige Sensoren mit begrenzter Temperaturempfindlichkeit und hoher Empfindlichkeit, so dass er ohne häufige Umschaltzyklen eine hohe Leistung erbringen kann; ein weiterer Typ verwendet Linsen oder Spiegel zur Fokussierung oder Ablenkung des Lichts, so dass er eine präzise, hochauflösende Positionierung ermöglicht, ohne dass sich die Anforderungen an die Stromversorgung ändern, selbst wenn mit verschiedenen Sensorkombinationen experimentiert wird; ein weiterer Typ ermöglicht eine hochpräzise Positionierung zu sehr geringen Kosten, da er keine beweglichen Teile enthält.
Stabilität der Nullpunktverschiebung bei voller Temperatur
≤0,5°/h (-40~+70°C, 10s (1σ) Glättungsergebnis)
Wiederholbarkeit der Nullpunktverschiebung bei voller Temperatur
≤0,5°/h (-40~+70°C, 10s (1σ) Glättungsergebnis)
Skalierungsfaktor Nichtlinearität
≤100ppm, Raumtemperatur (1σ)
Skalenfaktor Unsymmetrie
≤100ppm, Raumtemperatur (1σ)
Skalierungsfaktor Wiederholbarkeit
≤100ppm, Raumtemperatur (1σ)
Random Walk Koeffizient
≤0.01°/√h
Startzeit
≤ 3 Minuten, die Zeit vom Einschalten des Ausgangs bis zum Erreichen der Genauigkeit
Bandbreite
≥200Hz
Kommunikationsmodus
RS422
Arbeitstemperatur
-40~+70°C
Lagertemperatur
-55~+85°C
Stromversorgung
±5VDC±5% (maximaler Stoßstrom nahe 2A)
Stromschwankung
20mV
Stromverbrauch
≤ 3W (Raumtemperatur)
Stromverbrauch
≤ 5W (volle Temperatur -40~+70°C )
Physikalische Merkmale
Demension
70mm * 70mm * 32mm
Gewicht
≤ 180g±20g
Abstand der Installationslöcher
62mm*62mm
Montageschrauben
M4
Montagefläche Genauigkeit
Ebenheit≤0,01mm
Typische Anwendung
Das einachsige faseroptische Gyroskop FOG70L des chinesischen Herstellers zeichnet sich durch hohe Genauigkeit und hohe Zuverlässigkeit bei einem erschwinglichen Preis aus und lässt sich leicht in verschiedene Systeme integrieren. Es eignet sich sehr gut für taktische Anwendungen und findet in den folgenden Bereichen breite Anwendung: - Lenkung unbemannter Flugzeuge - Navigation von Unterwasserrobotern - Antennenstabilisierung - Nordfinder - Ausrichtung der Landpositionierung - Kreiselkompass für Schiffe
Das einachsige faseroptische Gyroskop FOG70L China ist weit verbreitet inSteuerung unbemannter Flugzeuge
SkyMEMS widmet sich der Entwicklung und Herstellung von faseroptischen Kreiselsystemen. Die Faserkreisel von SkyMEMS verfügen über eine geschlossene Struktur und zeichnen sich durch eine hohe Leistung und Stabilität aus, und SkyMEMS kann ein kundenorientiertes Design anbieten, um die richtige Lösung für verschiedene Anwendungen zu finden.
Das einachsige faseroptische Gyroskop FOG70L des chinesischen Anbieters ist in der Unterwasser-Robotik-Navigation weit verbreitet.
Unterwasser-Robotik arbeitet unter Wasser, wo es GNSS-Signal, so Unterwasser-Robotik in der Regel übernehmen Trägheitsnavigation, einige Unterwasser-Robotik muss lange Zeit im Meer oder Fluss zu arbeiten, ist die Arbeitsumgebung schlecht, so dass es sein Gerät benötigen hohe Leistung. SkyMEMS kann verschiedene Größen von faseroptischen Kreiseln entwerfen, um verschiedenen Arten von Unterwasserrobotern gerecht zu werden, und die Genauigkeit ist gewährleistet. So kann die flexible Lösung die Anforderungen unserer Kunden erfüllen. Die optischen Gyroskope von SkyMEMS werden jetzt weltweit in der Unterwasserrobotik eingesetzt.
Das einachsige faseroptische Gyroskop FOG70L des Anbieters wird häufig zur Stabilisierung von Kameras und Antennen eingesetzt.
Bei Kameras und Antennen ist die Stabilität sehr wichtig. Die faseroptischen Kreisel (FOG) von SkyMEMS wurden entwickelt, um maximale Stabilisierung in verschiedenen rauen Umgebungen zu gewährleisten. Der faseroptische Kreisel FOG70L wird häufig zur Stabilisierung von Kameras und Antennen eingesetzt.
Produktvorteile
Warum FOG70L China einachsigen faseroptischen Gyroskop Lieferant wählen?
Das einachsige faseroptische Gyroskop FOG70L wurde von SkyMEMS entwickelt und produziert. Es zeichnet sich durch hohe Leistung und echte 0,2° /h (1σ, feste Temperatur) Bias-Stabilität und hohe Zuverlässigkeit aus. Es ist ein wettbewerbsfähiger hochpräziser Closed-Loop-Faserkreiselsensor auf dem Markt, der die wichtigsten folgenden Vorteile hat:
Hohe Genauigkeit, hohe Leistung und leistungsstarke Funktionen
Der faseroptische Kreisel FOG70L wird von SkyMEMS entwickelt und hergestellt und verfügt über hervorragende technische Vorteile: - High Performance Single Axis Fiber Optic Gyro - Höhere Genauigkeit, geringeres Rauschen und höhere Effizienz - Messbereich: -700°/s~+700°/s - Zero Bias Stability ≤ 0 .2°/h (Raumtemperatur) - Zero Bias Stability at Full Temperature ≤0.5°/h - Skalenfaktor Nichtlinearität ≤100ppm - Bandbreite ≥200Hz - Arbeitstemperatur: -40~+70ºC FOG70L faseroptischer Kreisel nimmt große Markenkomponenten, fortschrittliches Produktionshandwerk, vollständig kalibriert, fortschrittlicher SkyMEMS-Algorithmus an, der sicherstellt, dass unsere Produkte echte tatsächliche präzise und perfekte Leistung haben.
Zuverlässigkeit auf Luft- und Raumfahrtniveau, 12-stufige, strengste Qualitätskontrolle
Wir verfügen über ein fortschrittliches Produkttestteam und Messgeräte, und wir betrachten die Qualität als das Leben des Unternehmens. Alle unsere Produkte müssen die strengsten Qualitätskontrollverfahren durchlaufen, und unsere einzigartige 12-stufige Qualitätskontrolle gewährleistet, dass unsere Produkte ein hohes Qualitätsniveau haben.
Konkurrenzfähiger Preis, ODM unterstützt
Mit strenger Kostenkontrolle und massiver Produktion können wir die wettbewerbsfähigsten, kostengünstigsten Preise anbieten, und wir haben reichlich Erfahrung im ODM-Service für Kunden auf der ganzen Welt. Der kundenorientierte Service umfasst die Bereitstellung von speziellen Spezifikationsparametern, Größe, Form, Schnittstelle usw., die es für die Kunden bequem machen, ihre Systemleistung zu optimieren, weshalb wir eine langfristige Win-Win-Zusammenarbeit mit unseren Kunden aufbauen können.
Erfolgreiche Anwendungen in 10+ Bereichen, 100+ Kunden nutzen
Wir konzentrieren uns kontinuierlich auf Inertialtechnologien, faseroptische Kreisel sind eines unserer wichtigsten Produkte, wir haben die fortschrittlichsten und zuverlässigsten faseroptischen Kreiselserien entwickelt. Der optische Kreisel FOG70L ist ein faseroptischer Kreisel mit mittlerer und hoher Genauigkeit, der weithin in taktischen Anwendungen eingesetzt wird, wie z. B. zur Steuerung unbemannter Flugzeuge, zur Navigation von Unterwasserrobotern, als Kreiselkompass für die Schifffahrt, zur Ausrichtung der Landposition und als Nordfinder für Fahrzeuge usw., und mittlerweile nutzen mehr als 100 Kunden weltweit unsere faseroptischen Kreisel.
Weltklasse-Produktionslinie, schnelle Lieferung
Wir verfügen über eine Produktionslinie von Weltklasse, um sicherzustellen, dass die Produktionsverfahren wissenschaftlich, präzise und normativ sind, was auch eine schnelle Lieferung unserer Produkte gewährleistet.
Service mit Herz, professionelle technische Unterstützung
Wir verfügen über ein professionelles Team von Technikern, das 24 Stunden am Tag technischen Support und einen ausgezeichneten Kundendienst bieten kann. Kunden mit Herz zu dienen ist das Prinzip von SkyMEMS, die Kundennachfrage ist die grundlegende treibende Kraft unserer Entwicklung. Wir behandeln unsere Kunden mit Herz, die Zufriedenheit der Kunden ist die Richtung und das Ziel von SkyMEMS. Durch kontinuierliche technologische Innovation und Serviceverbesserung werden wir eine Win-Win-Zusammenarbeit mit unseren Kunden realisieren.
FAQ
F: Welche Vorbereitungsarbeiten sollten bei der Prüfung unseres Glasfasermoduls durchgeführt werden?
A: 1) Während der Tests und der Verwendung ist es besser, einen Metallsockel oder eine Wärmeableitung hinzuzufügen Stromversorgung: es ist besser, Labornetzteil (das den Strom anzeigen kann) während der Tests zu verwenden, dann kann der Status des Moduls leicht beurteilt werden, wenn das Modul in das System integriert wird, kann DCDC-Leistungsmodul ausgewählt werden, und das DCDC-Modul wählen Sie dasjenige, das Filter hat, wenn das DCDC-Modul nicht den Filter hat, dann fügen Sie bitte einen Filter hinzu. Wenn Sie einen Laptop oder PC verwenden, um die Daten von unserem Glasfasermodul zu sammeln, wählen Sie bitte die richtige Datenerfassungskarte, die Datenerfassungskarte sollte photoelektrische Isolationsfähigkeit haben. Für weitere Details, kontaktieren Sie bitte unseren Vertrieb.
F: Welche Eingangsspannung sollte für unseren faseroptischen Kreisel bereitgestellt werden?
A: ±5VDC±5%, und der Strom sollte ≥1A, so dass der Impulsstrom 1.5A im Moment der Glasfaserkreisel Startup erreichen kann, ist dies sehr wichtig, wenn der Strom niedrig ist, kann der Glasfaserkreisel nicht starten, um zu arbeiten, wenn nicht normal arbeiten, werden die Ausgangsdaten von FOG abnormal sein. Und 15W Leistungsmodul (mindestens 10W) wird empfohlen, für weitere Details, kontaktieren Sie uns bitte, wir können auch das Leistungsmodul empfehlen wir verwendet.
F: Welchen Datentyp hat der faseroptische Kreisel von SkyMEMS?
A: es handelt sich um ganzzahlige daten, diese rohen daten werden durch den skalierungsfaktor geteilt, das ergebnis ist die winkelgeschwindigkeit (grad/s). der skalierungsfaktor wird im testbericht angegeben, der skalierungsfaktor ist bei jedem faseroptischen kreisel anders.
F: Verliert der faseroptische Kreisel Daten, wenn er Daten mit höherer Frequenz ausgibt?
A: Bitte lassen Sie uns wissen, welche Frequenz Sie in Ihrer Anwendung verwenden werden, entsprechend der Frequenz, und wählen Sie die richtige Baudrate, der Glasfaserkreisel wird keine Daten verlieren, und wir können auch eine Lösung auf der Grundlage Ihrer tatsächlichen Anwendungen.
F: Wie wird die Temperatur berechnet?
A: die tatsächliche Temperatur ist die von FOG ausgegebene Temperatur, geteilt durch 16.
F: Ist der Skalierungsfaktor der einzelnen FOGs unterschiedlich?
A: Ja, richtig. Jeder FOG Skalierungsfaktor ist anders, aber es ist nah für Standard-Modell, für die ODM FOG, der Skalierungsfaktor wird viel ändern.
F: Können der Stecker und die Kabellänge ausgewählt werden?
A: ja, kein Problem, bitte teilen Sie uns den Steckertyp und die gewünschte Kabellänge mit, dann können wir es machen, und auch verschiedene Kabelfarben können gewählt werden.
F: Wie sieht es mit den Lieferzeiten aus?
A: für unser Standardmodell, wenn wir sie auf Lager haben, brauchen nur 2 ~ 3 Tage, um vor dem Versand erneut zu testen, wenn es nicht auf Lager ist, dann brauchen etwa 2 Wochen, um die Produktion und Tests zu arrangieren. Für die ODM FOG Produkt, wenn die Struktur zu ändern, wird es etwa 3 Wochen benötigen, um die Produktion und Tests zu arrangieren.
F: Wie kann ich die Zahlung veranlassen?
A: über die Zahlung, zahlen Sie bitte auf unser Firmenkonto, der Name des Begünstigten: NANJING SKY MEMS TECHNOLOGY CO., LTD. Und unsere E-Mail ist nur @skymems.com, um mit u formell zu kontaktieren. Um dies zu beachten, um den Verlust zu vermeiden.
