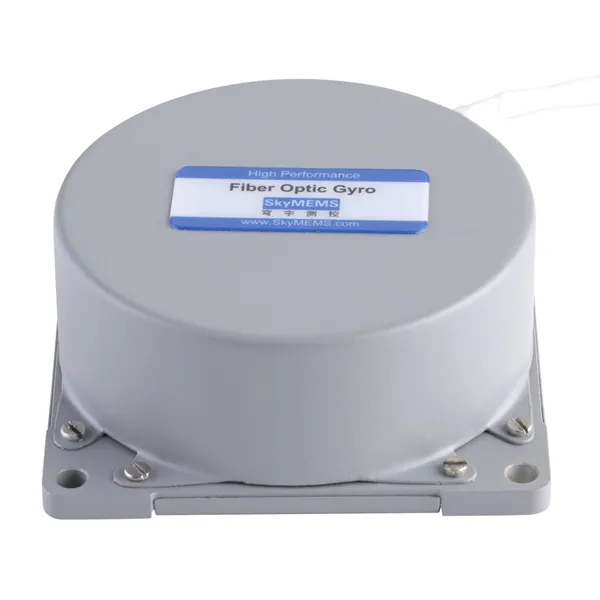

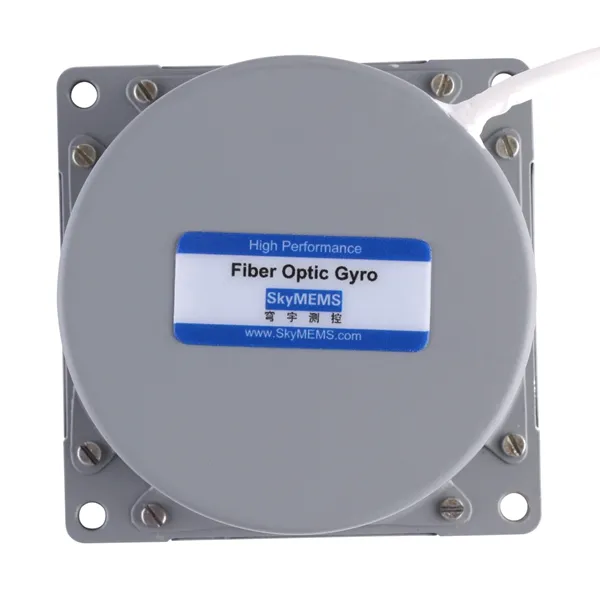

Optisches Gyroskop FOG70M

Leistungsstarkes einachsiges optisches Gyroskop, Vorspannungsstabilität bei voller Temperatur ≤0,3°/h, weit verbreitet in der Stabilisierung, Navigation und Präzisionsausrichtung, usw.

Einachsiger faseroptischer Hochleistungskreisel
Höhere Genauigkeit, geringeres Rauschen und höhere Effizienz
Messbereich: -600°/s~+600°/s
Vorspannungsstabilität bei voller Temperatur ≤0,3°/h
Wiederholbarkeit der Vorspannung bei voller Temperatur ≤0,3°/h
Skalenfaktor Nichtlinearität ≤50ppm
Bandbreite ≥200Hz
Arbeitstemperatur: -40~+70ºC

Produkt-Kategorien

Kurze Einführung

FOG70M optical gyroscope is a standard high accuracy closed loop fiber optical gyro, and it also features short startup time, small size, light weight, wide bandwidth, low power consumption, competitive price and excellent magnetic shielding advantages. FOG70M fiber optic gyro adopts advanced integrated optics and closed-loop Digital Signal Processing (DSP), and enjoys exceptional low noise, insensitivity to cross-axis error, perfect shock and vibration robustness. SkyMEMS’s FOGs are setting the new benchmark for tactical and navigational grade gyros for a wide variety of guidance, navigation and aeronautics applications. And FOG70M China Optical Gyroscope from manufacturer has been widely used in motion sensing, stabilization, navigation, vehicle north seeker, airborne attitude, boat gyrocompass and precision pointing applications, etc.

Technische Daten

NameWert

Messbereich	-600°/s~+600°/s
Stabilität der Nullpunktverschiebung	<=0.1°/h (2h continous test, 10s (1σ) smoothing result)
Wiederholbarkeit der Nullpunktverschiebung	<=0.1°/h (6 test data calculation (1σ) result)
Stabilität der Nullpunktverschiebung bei voller Temperatur	<=0.3°/h (-40~+70°C, 10s (1σ) smoothing result)
Wiederholbarkeit der Nullpunktverschiebung bei voller Temperatur	<=0.3°/h (-40~+70°C, 10s (1σ) smoothing result)
Skalierungsfaktor Nichtlinearität	<=50ppm, room temperature (1σ)
Skalenfaktor Unsymmetrie	<=50ppm, room temperature (1σ)
Skalierungsfaktor Wiederholbarkeit	<=50ppm, room temperature (1σ)
Random Walk Koeffizient	<=0.01°/√h
Startzeit	<=3Minuten, die Zeit vom Einschalten des Ausgangs bis zum Erreichen der Genauigkeit
Bandbreite	≥200Hz
Kommunikationsmodus	RS422
Arbeitstemperatur	-40~+70°C
Lagertemperatur	-55~+85°C
Stromversorgung	±5VDC±5% (maximaler Stoßstrom nahe 2A)
Stromschwankung	20mV
Stromverbrauch	<=3W (Raumtemperatur)
Stromverbrauch	<=5W (Full Temperture -40~+70°C )
Physikalische Merkmale
Demension	70mm * 70mm * 32mm
Gewicht	<=180g±20g
Abstand der Installationslöcher	62mm*62mm
Montageschrauben	M4
Montagefläche Genauigkeit	Ebenheit<=0,01mm

Typische Anwendung

FOG70M Optical Gyroscope enjoys high accuracy and super reliability with affordable price, and easy to be integrated into different systems, it is very suitable for tactical grade applications, and has been widely applied in the following fields: – north finder – underwater robotics navigation – antenna stabilization – unmanned aircraft guidance – land positioning orientation – marine gyrocompass FOG70M fiber optic gyro has been widely used in Nordsucher FOG North finder also can be called North seeking fiber optic gyro or FOG North seeker. As an electro-mechanical product, FOG North finder consists of fiber optic gyroscope, accelerometer, mechanical rotation control device, and embedded computer. It is a high-precision inertial instrument that autonomously indicates azimuth. It can give the angle between carrier and true north without inputting latitude. SkyMEMS is dedicated in the design and manufacture of fiber optic gyro systems, and FOG70M fiber gyros adopt closed-loop structure, enjoy high performance and stability, and SkyMEMS also can provide customer-oriented design to provide right solution for different applications, FOG70M fiber optic gyros have been widely used in different types of north finders. FOG70M fiber optic gyro has been widely used in underwater robotics navigation Underwater robotics works in under water, where there is GNSS signal, so underwater robotics usually adopt inertial navigation, some underwater robotics needs to work long time in sea or river, the working environment is bad, so it requires its device need high performance. SkyMEMS can design different size of fiber optic gyro to meet different types of underwater robotics, and the accuracy is assured. So the flexible solution can satisfy our customers’ requirements. Now SkyMEMS optic gyroscopes have been widely used in the underwater robotics around the world. FOG70M fiber optic gyro has been widely used in camera and antenna stabilization In cameras and antennas, stability is very important. SkyMEMS’s fiber optic gyros (FOG) are designed to provide maximum stabilization in different harsh environments. FOG70M fiber optic gyro has been widely used in camera and antenna stabilization.

Produktvorteile

Why Selecting FOG70M Optical Gyroscope?

FOG70M Optical Gyroscope from China factory is designed and produced by SkyMEMS, it enjoys high performance and real 0.1° /h (1σ, fixed temperature) bias stability, and high reliability. It is a competitive high accuracy closed-loop fiber gyro sensor in the market, which has the main following advantages:

Hohe Genauigkeit, hohe Leistung und leistungsstarke Funktionen

FOG70M China Optical Gyroscope supplier is designed and produced by SkyMEMS, it enjoys excellent technical advantages: – Measuring Range: -600°/s~+600°/s – Bias Stability at Full Temperature ≤0.3°/h – Bias Repeatability at Full Temperature ≤0.3°/h – Scale Factor Non-linearity ≤50ppm – Bandwidth ≥200Hz – Working Temperature: -40~+70ºC FOG70M Optical Gyroscope adopts big brand components, advanced production craft, fully calibrated, advanced SkyMEMS algorithm, which assured that our products have real actual precise and perfect performance.

Zuverlässigkeit auf Luft- und Raumfahrtniveau, 12-stufige, strengste Qualitätskontrolle

Wir verfügen über ein fortschrittliches Produkttestteam und Messgeräte, und wir betrachten die Qualität als das Leben des Unternehmens. Alle unsere Produkte müssen die strengsten Qualitätskontrollverfahren durchlaufen, und unsere einzigartige 12-stufige Qualitätskontrolle gewährleistet, dass unsere Produkte ein hohes Qualitätsniveau haben.

Konkurrenzfähiger Preis, ODM unterstützt

Mit strenger Kostenkontrolle und massiver Produktion können wir die wettbewerbsfähigsten, kostengünstigsten Preise anbieten, und wir haben reichlich Erfahrung im ODM-Service für Kunden auf der ganzen Welt. Der kundenorientierte Service umfasst die Bereitstellung von speziellen Spezifikationsparametern, Größe, Form, Schnittstelle usw., die es für die Kunden bequem machen, ihre Systemleistung zu optimieren, weshalb wir eine langfristige Win-Win-Zusammenarbeit mit unseren Kunden aufbauen können.

Erfolgreiche Anwendungen in 10+ Bereichen, 100+ Kunden nutzen

We are continuously focusing on inertial technologies, fiber optic gyros is one of our important products, we have developed the most advanced and reliable fiber optic gyro series. and FOG70M optic gyro is a middle-high accuracy fiber optic gyro, which has been widely used in tactical applications, such as unmanned aircraft guidance, underwater robotics navigation, marine gyrocompass, land positioning orientation, and vehicle north finder, etc. and now more than 100 customers are using our fiber optic gyros around the world.

Weltklasse-Produktionslinie, schnelle Lieferung

Wir verfügen über eine Produktionslinie von Weltklasse, um sicherzustellen, dass die Produktionsverfahren wissenschaftlich, präzise und normativ sind, was auch eine schnelle Lieferung unserer Produkte gewährleistet.

Service mit Herz, professionelle technische Unterstützung

Wir verfügen über ein professionelles Team von Technikern, das 24 Stunden am Tag technischen Support und einen ausgezeichneten Kundendienst bieten kann. Kunden mit Herz zu dienen ist das Prinzip von SkyMEMS, die Kundennachfrage ist die grundlegende treibende Kraft unserer Entwicklung. Wir behandeln unsere Kunden mit Herz, die Zufriedenheit der Kunden ist die Richtung und das Ziel von SkyMEMS. Durch kontinuierliche technologische Innovation und Serviceverbesserung werden wir eine Win-Win-Zusammenarbeit mit unseren Kunden realisieren.

FAQ

F: Welche Vorbereitungsarbeiten sollten bei der Prüfung unseres Glasfasermoduls durchgeführt werden?

A: During tests and using, it is better to add one metal base or heat dissipation Power supply: it is better to use laboratory power supply (which can display the current) during tests, then can judge the module’s status easily, when integrating the module into the system, DCDC power module can be selected, and the DCDC module select the one that has filter, if the dcdc module doesn’t have the filter, then please add one filter. When use laptop or PC to collect the data from our fiber optic module, please select the right data collecting card, the data collecting card should has photoelectric isolation ability. For more details, please contact with our sales.

F: Welche Eingangsspannung sollte für unseren faseroptischen Kreisel bereitgestellt werden?

A: ±5VDC±5%, und der Strom sollte ≥1A, so dass der Impulsstrom 1.5A im Moment der Glasfaserkreisel Startup erreichen kann, ist dies sehr wichtig, wenn der Strom niedrig ist, kann der Glasfaserkreisel nicht starten, um zu arbeiten, wenn nicht normal arbeiten, werden die Ausgangsdaten von FOG abnormal sein. Und 15W Leistungsmodul (mindestens 10W) wird empfohlen, für weitere Details, kontaktieren Sie uns bitte, wir können auch das Leistungsmodul empfehlen wir verwendet.

F: Welchen Datentyp hat der faseroptische Kreisel von SkyMEMS?

A: es handelt sich um ganzzahlige daten, diese rohen daten werden durch den skalierungsfaktor geteilt, das ergebnis ist die winkelgeschwindigkeit (grad/s). der skalierungsfaktor wird im testbericht angegeben, der skalierungsfaktor ist bei jedem faseroptischen kreisel anders.

F: Verliert der faseroptische Kreisel Daten, wenn er Daten mit höherer Frequenz ausgibt?

A: Bitte lassen Sie uns wissen, welche Frequenz Sie in Ihrer Anwendung verwenden werden, entsprechend der Frequenz, und wählen Sie die richtige Baudrate, der Glasfaserkreisel wird keine Daten verlieren, und wir können auch eine Lösung auf der Grundlage Ihrer tatsächlichen Anwendungen.

F: Wie wird die Temperatur berechnet?

A: die tatsächliche Temperatur ist die von FOG ausgegebene Temperatur, geteilt durch 16.

F: Ist der Skalierungsfaktor der einzelnen FOGs unterschiedlich?

A: Ja, richtig. Jeder FOG Skalierungsfaktor ist anders, aber es ist nah für Standard-Modell, für die ODM FOG, der Skalierungsfaktor wird viel ändern.

F: Können der Stecker und die Kabellänge ausgewählt werden?

A: ja, kein Problem, bitte teilen Sie uns den Steckertyp und die gewünschte Kabellänge mit, dann können wir es machen, und auch verschiedene Kabelfarben können gewählt werden.

F: Wie sieht es mit den Lieferzeiten aus?

A: für unser Standardmodell, wenn wir sie auf Lager haben, brauchen nur 2 ~ 3 Tage, um vor dem Versand erneut zu testen, wenn es nicht auf Lager ist, dann brauchen etwa 2 Wochen, um die Produktion und Tests zu arrangieren. Für die ODM FOG Produkt, wenn die Struktur zu ändern, wird es etwa 3 Wochen benötigen, um die Produktion und Tests zu arrangieren.

F: Wie kann ich die Zahlung veranlassen?

A: über die Zahlung, zahlen Sie bitte auf unser Firmenkonto, der Name des Begünstigten: NANJING SKY MEMS TECHNOLOGY CO., LTD. Und unsere E-Mail ist nur @skymems.com, um mit u formell zu kontaktieren. Um dies zu beachten, um den Verlust zu vermeiden.

Q: what are the key factors of industrial/tactical grade gyro performance?

A: the industrial/tactical grade gyros must outperform consumer grade gyros while maintaining small form factor and low cost. These five key areas are: Noise or Angle Random Walk (ARW) – The average error that occurs as a result of high frequency white noise. Bias Offset Error – A stationary gyro can incorrectly register some rotation; this is called bias offset error. Its deviation from zero is typically given at 25°C for an ideal environment (i.e. no temperature change, vibration, shock, or magnetic field applied). Bias Instability – Instability of the bias offset at any constant temperature and ideal environment. Temperature Sensitivity – Bias offset and absolute scale factor (SF) of a gyro will vary slightly with temperature changes. This can be improved with calibration. Shock and Vibration Sensitivity – Shock and vibration can be modeled as noise and bias offset in the gyro output, causing inaccuracies too large to accommodate. These inaccuracies are not easily improved with calibration.
