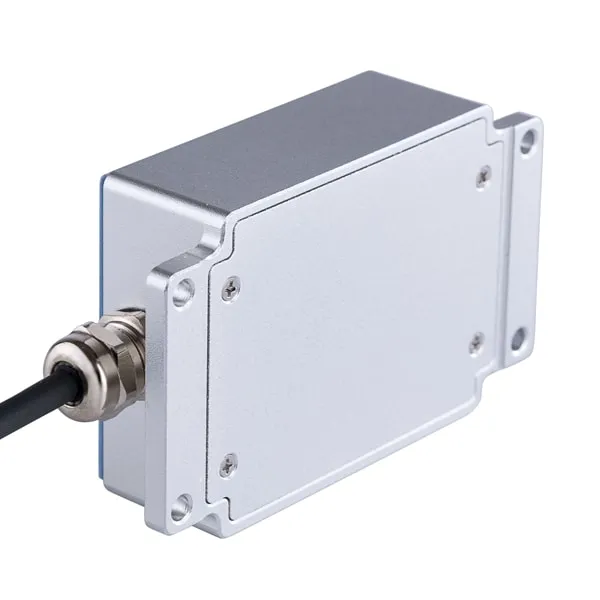

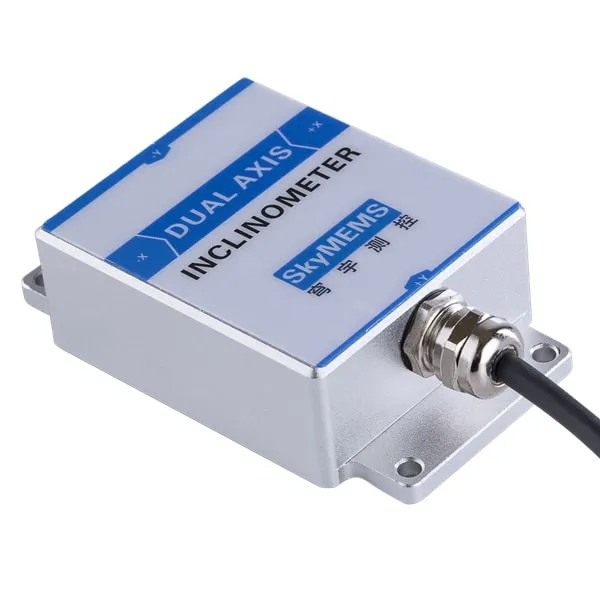

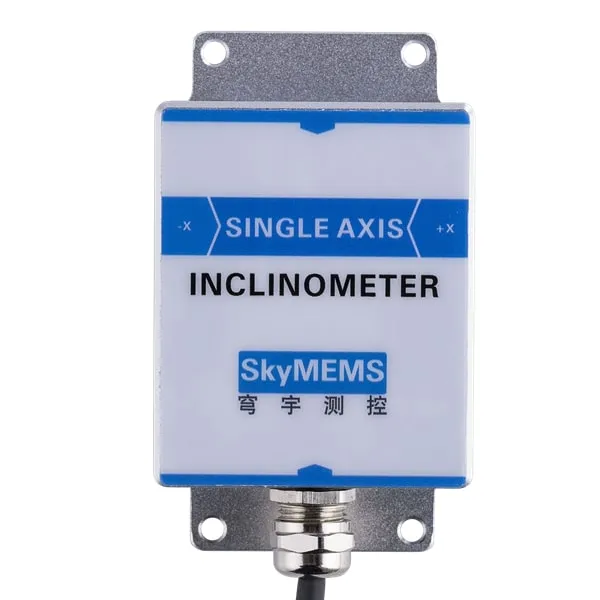

INC100 high accuracy digital inclinometer is single or dual axis inclinometer sensor supplied in a sealed IP67 machined aluminum alloy housing. It has multiple optional output interfaces including RS485, RS232, RS422, voltage output (0-5V or 0-10V), and current output (4-20mA, 0-20mA, or 0-24mA). It has a wide range of options to cover a measurement range from ±5° to 360°. The inclinometer adopts big brand components and material, and the cable are qualified for continuous outdoor use, and it is manufactured and calibrated in our own factory to guarantee performance and the real accuracy to the stated specification.
Adopting SkyMEMS proprietary algorithms, which reduce the non-linearity, cross errors, quadrantal error and installation error, the inclinometer has inherently good temperature stability, but this can be improved further with optional temperature compensation over a range of different temperatures. And it enjoys high reliability and survivability in harsh environment and the working temperature is -40~85°C. It has been widely used in solar tracker system, crane monitoring, aerial work vehicle, cradle monitoring, high building monitoring, etc.
Technische Daten
Parameter ValueRemarksElectrical and Environment Specs
INC100 high accuracy digital inclinometer is a cost-effective high performance MEMS-based inclinometer, which has been widely used in the following fields:
– Tower Crane
- Solar-Nachführsystem
- Hohe Gebäudeüberwachung
- Überwachung von Strom- und Kommunikationstürmen
- Overhead-Arbeitsstapler
INC100 series inclinometer has been widely used in tower crane monitoring
Neigungsmesser und Neigungssensoren oder Neigungsschalter sind hier von entscheidender Bedeutung, da die Wiege waagerecht und stabil sein muss, wenn sie schwere Lasten trägt, um sicher betrieben werden zu können. Außerdem müssen diese Winkel während des Einsatzes ständig überwacht werden, um sicherzustellen, dass sie nicht instabil werden oder ihre sicheren Betriebsgrenzen überschreiten. Neigungssensoren, die in solchen Umgebungen eingesetzt werden, sollten robust und zuverlässig sein und mit verschiedenen Ausgangstypen kompatibel sein.
Es ist von entscheidender Bedeutung, dass die Wiege in Hubarbeitsbühnen, die den Bediener tragen, waagerecht gehalten wird. Unsere kostengünstigen Neigungssensoren eignen sich hervorragend für diese Anwendung, um dem hydraulischen Steuersystem eine Rückmeldung über die Winkelposition zu geben, die wiederum den Winkel der Wiege anpassen kann.
SkyMEMS is dedicated in the design and manufacture of inclinometer sensors for measuring angles and have developed different series of inclinometers with different output interfaces. INC100 MEMS inclinometer has been widely used in cradle monitoring.
INC100 series inclinometer has been widely used in solar tracking system
SkyMEMS hat sich auf die Entwicklung und Herstellung von Neigungssensoren zur Messung von Winkeln spezialisiert und verschiedene Serien von Neigungssensoren mit unterschiedlichen Ausgangsschnittstellen entwickelt, die speziell für die Rückmeldung der Winkelposition in Solartracker-Anwendungen geeignet sind.
Wir haben viele Arten von Neigungsmessern mit wettbewerbsfähigen Preisen und Leistungsniveaus, die für die verschiedenen Arten von Solartrackertechnologien geeignet sind.
Wir können auch maßgeschneiderte Dienstleistungen für Sie erbringen, um eine bessere Systemintegration und niedrigere Kosten zu ermöglichen. Ganz gleich, ob Sie einen neuen Solar Tracker entwickeln oder alternative Sensoren in Betracht ziehen möchten, wir können Ihnen die beste Lösung für Ihre Anwendung anbieten.
INC100 series inclinometer has been widely used in high building monitoring
SkyMEMS is dedicated in the design and manufacture of inclinometer sensors for measuring angles and detecting level. We have developed different accuracy series of electronic inclinometers, INC100 series enjoys low cost and high performance which is specifically used in high building monitoring.
Alle unsere Produkte werden von SkyMEMS entwickelt und hergestellt, um Qualität und Zuverlässigkeit zu gewährleisten. Da wir in großen Mengen produzieren, sind unsere Preise äußerst wettbewerbsfähig. Und wir können auch kundenspezifischen Service für Kunden bieten, um spezielle Anforderungen zu erfüllen.
Produktvorteile
Why Selecting Low Cost INC100 Series 0.1° Accuracy Inclinometer?
INC100 series 0.1° accuracy inclinometer is designed and produced by SkyMEMS, it enjoys high performance and real 0.1° accuracy, and high reliability. It is a competitive low-cost inclinometer sensor in the market, which has the main following advantages:
Hohe Genauigkeit, hohe Leistung und leistungsstarke Funktionen
INC100 series 0.1° accuracy inclinometer is designed and produced by SkyMEMS, it enjoys excellent technical advantages:
- Mehrere Ausgangsschnittstellen: RS485, RS232, RS422,
Spannungsausgang, Stromausgang Optional
- Breiter Spannungseingang: 5~36V, abgedichtet nach IP67
- Kompakt und leicht: 93,8×55,5×26 mm, 250 Gramm
- Breite Arbeitstemperatur: -40°C~+85°C
INC100 series 0.1° accuracy inclinometer sensor adopts big brand components, advanced production craft, fully calibrated, advanced SkyMEMS algorithm, which assured that our products have real actual precise and perfect performance.
Zuverlässigkeit auf Luft- und Raumfahrtniveau, 12-stufige, strengste Qualitätskontrolle
Wir verfügen über ein fortschrittliches Produkttestteam und Messgeräte, und wir betrachten die Qualität als das Leben des Unternehmens. Alle unsere Produkte müssen die strengsten Qualitätskontrollverfahren durchlaufen, und unsere einzigartige 12-stufige Qualitätskontrolle gewährleistet, dass unsere Produkte ein hohes Qualitätsniveau haben.
Konkurrenzfähiger Preis, ODM unterstützt
Dank strenger Kostenkontrolle und massiver Produktion können wir die wettbewerbsfähigsten und kostengünstigsten Preise anbieten. Außerdem verfügen wir über umfangreiche Erfahrungen im ODM-Service für Kunden in aller Welt, so dass wir eine langfristige Win-Win-Zusammenarbeit mit unseren Kunden aufbauen können.
Erfolgreiche Anwendungen in Dutzenden von Bereichen, 1000+ Kunden nutzen
We are continuously focusing on MEMS measurement & control technologies, and have developed the most advanced and reliable 0.1° accuracy inclinometer INC100 series. and INC100 series inclinometer has been widely used in solar tracking system, heavy engineering machinery, high building monitoring, overhead working truck, platform stability, etc. and now more than 1000 customers are using our inclinometer around the world.
Weltklasse-Produktionslinie, schnelle Lieferung
Wir verfügen über eine Produktionslinie von Weltklasse, um sicherzustellen, dass die Produktionsverfahren wissenschaftlich, präzise und normativ sind, was auch eine schnelle Lieferung unserer Produkte gewährleistet.
Service mit Herz, professionelle technische Unterstützung
Wir verfügen über ein professionelles Technikerteam, das rund um die Uhr technische Unterstützung und einen ausgezeichneten Kundendienst bieten kann.
Der Dienst am Kunden mit Herz ist das Prinzip von SkyMEMS, die Kundennachfrage ist die grundlegende Antriebskraft unserer Entwicklung.
Wir behandeln unsere Kunden mit Herz, Kundenzufriedenheit ist die Richtung und das Ziel von SkyMEMS. Durch kontinuierliche technologische Innovation und Service-Verbesserung werden wir eine Win-Win-Zusammenarbeit mit unseren Kunden realisieren.
FAQ
F: Was ist der Unterschied zwischen statischen und dynamischen Neigungsmessern?
A: Die statischen Neigungsmesser sind mit einem 2D-MEMS-Beschleunigungsmesser ausgestattet, der als Sensorzelle dient. Diese Art von Neigungsmesser ermöglicht eine hohe Präzision in einem statischen System oder wenn die Maschine nur langsame Bewegungen ausführt.
Und die dynamischen Neigungsmesser (auch Vertikalkreisel genannt) sind mit einem 3D-MEMS-Beschleunigungsmesser und einem 3D-MEMS-Gyroskop ausgestattet. Ein intelligenter Algorithmus kombiniert die Signale des Beschleunigungsmessers und des Gyroskops, um die Auswirkungen von Beschleunigungen (z. B. aufgrund schneller Bewegungen der Ausrüstung), Vibrationen und Stößen zu eliminieren.
Der Neigungsmesser INC500 gehört zu den statischen Neigungsmessern, die einen hochgenauen Neigungswinkel in einem statischen System oder in Anwendungen mit langsamen Bewegungen liefern können.
Q: How to calibrate the inclinometer?
A: The inclinometer needs to be calibrated on a high-precision turntable, and then the obtained data is used to perform algorithmic compensation on the inclination sensor. At the customer side, if there is no precision turntable, it cannot be calibrated, we can provide inclinometer calibration service.
Q: How to protect the INC500 inclinometer components from failure?
A: The high-precision INC500 inclinometer is mainly used for measurement in a static environment or similar static environment. It adopts IP67 protection, and the device will not fail in normal use.
Q: What factors affect the actual accuracy in the applications?
A: the inclinometer actual accuracy will be influenced by the following factors:
1). The accuracy is mainly affected by the installation error. Since the installation error is inevitable, during the installation process, install as much as possible according to the installation method. If the installation axis of the inclination sensor is parallel to the two sides of the inclination sensor, then the installation error is almost a constant value. The influence of installation error can be removed by measuring relative error.
2). Temperature, the environment temperature change has an impact on accuracy
3). Zero bias error
4). Non-linearity error
5). It will be related to the g value, but it has little effect. It is related to the latitude used. If possible, please tell us the latitude that the inclinometer is used. We will write this value into the inclinometer during the calibration process to reduce the error.
Q: Whether there is possibility of building a one network with several sensors such as accelerometers and inclinometers?
A: yes, no problem, please let us know the details of your applications, so that we can make a solution.
Q: What are the applications of inclinometer?
A: Inclinometers are used for:
– Determining latitude using Polaris (in the Northern Hemisphere) or the two stars of the constellation Crux (in the Southern Hemisphere).
– Determining the angle of the Earth’s magnetic field with respect to the horizontal plane.
– Showing a deviation from the true vertical or horizontal.
– Surveying, to measure an angle of inclination or elevation.
– Alerting an equipment operator that it may tip over.
– Measuring angles of elevation, slope, or incline, e.g. of an embankment.
– Measuring slight differences in slopes, particularly for geophysics. Such inclinometers are, for instance, used for monitoring volcanoes, or for measuring the depth and rate of landslide movement.
– Measuring movements in walls or the ground in civil engineering projects.
– Determining the dip of beds or strata, or the slope of an embankment or cutting; a kind of plumb level.
– Some automotive safety systems.
– Indicating pitch and roll of vehicles, nautical craft, and aircraft. See turn coordinator and slip indicator.
– Monitoring the boom angle of cranes and material handlers.
– Measuring the “look angle” of a satellite antenna towards a satellite.
– Adjusting a solar panel to the optimal angle to maximize its output.
– Measuring the slope angle of a tape or chain during distance measurement.
Q: What is the Measurement Principle of MEMS Inclinometers??
A: Neigungsmesser messen den Orientierungswinkel eines Objekts in Bezug auf die Schwerkraft. Dies geschieht mit Hilfe eines Beschleunigungsmessers, der die Wirkung der Schwerkraft auf eine winzige Masse überwacht, die in einer elastischen Trägerstruktur aufgehängt ist. Wenn das Gerät gekippt wird, bewegt sich diese Masse leicht, was zu einer Kapazitätsänderung zwischen der Masse und der Stützstruktur führt. Der Kippwinkel wird aus den gemessenen Kapazitäten berechnet.
The function can be illustrated with a simplified model with two electrodes: one fixed, and the other (the proof mass) is movable, suspended by spring elements. When the inclinometer is in a horizontal position, the capacitance between the electrodes is measured. If the sensor is tilted, the movable mass and its electrode will change position relative to the fixed electrode. This resulting change of capacitance between the two electrodes is measured by the sensor cell and used to calculate the new inclination value.
Q: What is the Limitations of Static Inclinometers?
A: In case of strong shock and vibration, the physical damping in static inclinometers might not be sufficient to suppress disturbances. Software filters can only help to a limited extent in reducing the impact of such disturbances. For static inclinometers, “moving average” or “exponential” filters can be activated and configured to smoothen the signal, but with the downside that the fast reaction time of the MEMS inclinometer is lost and the response of sensor becomes slower.
For dynamic movements with strong accelerations, SkyMEMS’s Dynamic inclinometers should be used. They are based on a different technology without physical damping so that there is no tradeoff between stability and response time.
Q: What is Operation Principle of Inclinometer?
A: MEMS inclinometers employ ‘State of the Art’ MEMS sensor technology. MEMS (Micro -Electro – Mechanical Systems) are an integration of mechanical elements, sensors, actuators and electronics on a common silicon substrate through micro fabrication technology.
Acceleration causes deflection of the proof mass from its centre position. Around the four sides of the square proof mass are 32 sets of radial fingers. These fingers are positioned between plates that are fixed to the substrate. Each finger and pair of fixed plates make up a differential capacitor, and the deflection of the proof mass is determined by measuring the differential capacitance.
This sensing method has the ability of sensing both dynamic acceleration (i.e. shock or vibration) and static acceleration (i.e. inclination or rotation). Signal conditioning is carried out within inclinometers so that a simple output signal is obtained. This output can be used in conjunction with a calibration sheet to easily calculate the amount of tilt that has occurred.
The MEMS sensors within inclinometers are configured to measure inclination from vertical. As movement occurs, the inclinometer will move with its mounting, thus changing the inclination of the internal sensors.
