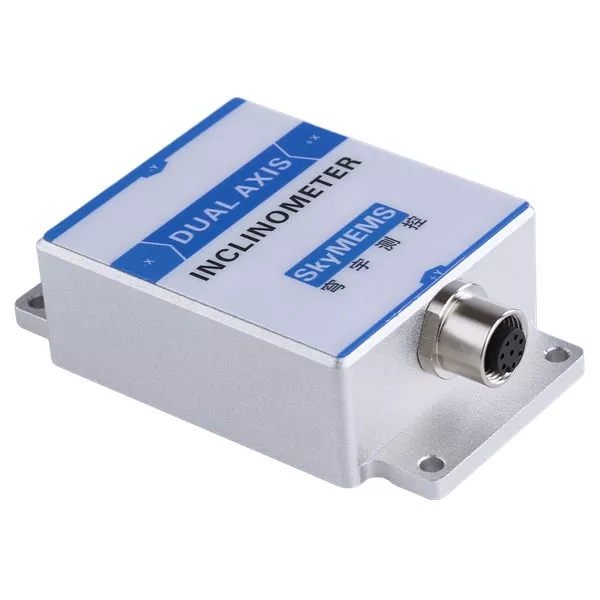

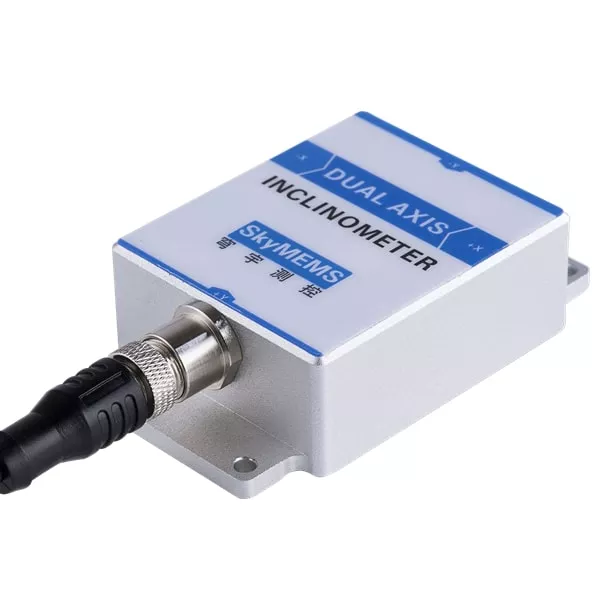

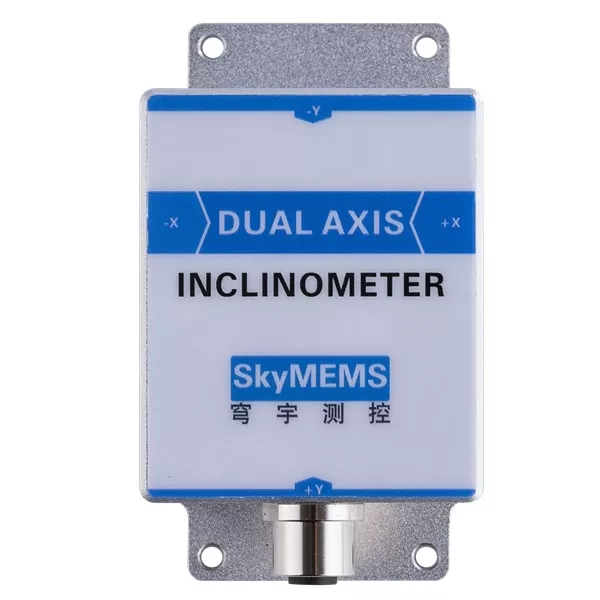

INC1000 Inclination Sensor from China factory is high accuracy single or dual axis digital inclinometer with RS485 or RS232 output interfaces, it enjoys high accuracy: ±0.01° (room temperature) and has a wide range of options to cover a measurement range from ±5° to 360°. Adopting the latest MEMS technology, the product enjoys excellent performance in non-linearity, repeatability, temperature drift, noise, and shock resistance, and the product enjoys small size and low power consumption. And the inclinometer adopts big brand components and material, and the cable are qualified for continuous outdoor use, and it is manufactured and calibrated in our own factory to guarantee performance and the real accuracy to the stated specification.
Adopting SkyMEMS proprietary algorithms, which reduce the non-linearity, cross errors, quadrantal error and installation error, which makes it one of the most competitive inclinometers in the world. And it enjoys high reliability and survivability in harsh environment and the working temperature is -40~85°C. It has been widely used in high accuracy medical platform, track gauge instrument, high building monitoring, bridge and dam monitoring, etc.
Technische Daten
Parameter WertBemerkungenPhysikalische Daten
Bereich
±5°, ±10°, ±15°, ±30°, ±60°, ±90°, ±180°, 0~360°
Optional
Messachse
X-Y oder X
Genauigkeit
±0.01°
Raumtemperatur
Auflösung
0.001°
Raumtemperatur
Ausgang Schnittstelle
RS485, RS232
Ausgangsdaten Frequenz
5~100Hz
Elektrische Daten und Umweltdaten
Spannung
5-36VDCs
Aktuell
<15mA@24V
Anlaufzeit
1.5s
Arbeitstemperatur
-40~+85°C
Lagertemperatur
-50~+125°C
Schutzniveau
IP67
Dimension
93,8×55,5×26 mm
Gewicht
250 Gramm
Kabel nicht enthalten
Länge des Kabels
1 Meter
Typische Anwendung
China INC1000 Inclination Sensor from supplier is high performance super accuracy MEMS-based inclinometer, which has been widely used in the following fields:
– Track Gauge Instrument
- Hochhaus-/Turmüberwachung
- Überwachung von Brücken/Dämmen
– High Accuracy Medical Platform
China INC1000 Inclination Sensor manufacturer has been widely used in train track gauge leveling
Railway track geometry quality has a decisive influence on the dynamic performance of the vehicle, and railway operating safety and passenger comfort depend to a large extent on the smoothness of the railway track, especially for high-speed railways. Our inclinometer has been widely used in the train track gauge leveling applications.
SkyMEMS is dedicated in the design and manufacture of INC1000 Inclination Sensor for measuring angles and have developed different series of inclinometers with different output interfaces.
We have many types of inclinometers with competitive price and performance levels suited for train track gauge leveling applications.
INC1000 series inclinometer has been widely used in high building/tower monitoring
Nowadays, the construction of civil engineering projects, such as skyscrapers and towers, is continuing to increase in number and size. And SkyMEMS inclinometers are widely used to detect a variation of angle within structures.
SkyMEMS widmet sich der Entwicklung und Herstellung von Neigungssensoren zur Messung von Winkeln und hat verschiedene Serien von Neigungssensoren mit unterschiedlichen Ausgangsschnittstellen entwickelt.
SkyMEMS super high accurate INC1000 inclinometers are considered one of the most common sensors to determine the inclination of buildings. Automatic permanent structural monitoring allows continuous measurements.
INC1000 series inclinometer has been widely used in dam monitoring
Dams are remarkable civil engineering accomplishments that provide vital resources such as electricity and irrigation. However, these structures are actually constantly moving in very minuscule amounts of tilt. To be certain a dam is aging well, engineers need to effectively use tilt monitoring systems.To be certain that the dam has a healthy lifespan, it’s up to engineers to ensure these very tiny movements do not develop into major ones.
To rig a dam with an accurate measurement system, a series of tiltmeters are typically mounted in a vertical section. In this way, deformation can be measured at a number of specific elevations relative to each sensor. The deformation of the dam can be tracked on a regular basis at all hours of the day, in any weather condition.
SkyMEMS inclinometers are widely used in dam monitoring, the inclinometers are installed on the dam directly, which increases measurement efficiency greatly. SkyMEMS INC1000 inclinometers have significant engineering application value and a promising future in measuring dam deformation, and it has been widely used in the dam status monitoring, and now more than thousands of dams are using SkyMEMS inclinometers to monitor their status.
Produktvorteile
Why Selecting INC1000 Series 0.01° Accuracy Inclinometer??
Der 0,01° genaue Neigungssensor der Serie INC1000 wurde von SkyMEMS entwickelt und hergestellt. Er zeichnet sich durch hohe Leistung, echte 0,005° Genauigkeit und hohe Zuverlässigkeit aus. Es ist ein wettbewerbsfähiger hochgenauer Neigungssensor auf dem Markt, der die folgenden Hauptvorteile hat:
Hohe Genauigkeit, hohe Leistung und leistungsstarke Funktionen
Der 0,01° genaue Neigungsmesser der Serie INC1000 wird von SkyMEMS entwickelt und hergestellt und verfügt über ausgezeichnete technische Vorteile:
- Einachsige/zweiachsige Messung, Bereich von ±5 bis 360°
- Hohe Genauigkeit: ±0,01°, Nullpunktdrift: ±0,002º/ºC
INC1000 Serie 0.01° Genauigkeit Neigungssensor nimmt große Markenkomponenten, fortschrittliche Produktion Handwerk, vollständig kalibriert, fortschrittliche SkyMEMS Algorithmus, die sichergestellt, dass unsere Produkte tatsächlich präzise und perfekte Leistung haben.
Zuverlässigkeit auf Luft- und Raumfahrtniveau, 12-stufige, strengste Qualitätskontrolle
Wir verfügen über ein fortschrittliches Produkttestteam und Messgeräte, und wir betrachten die Qualität als das Leben des Unternehmens. Alle unsere Produkte müssen die strengsten Qualitätskontrollverfahren durchlaufen, und unsere einzigartige 12-stufige Qualitätskontrolle gewährleistet, dass unsere Produkte ein hohes Qualitätsniveau haben.
Konkurrenzfähiger Preis, ODM unterstützt
Dank strenger Kostenkontrolle und massiver Produktion können wir die wettbewerbsfähigsten und kostengünstigsten Preise anbieten. Außerdem verfügen wir über umfangreiche Erfahrungen im ODM-Service für Kunden in aller Welt, so dass wir eine langfristige Win-Win-Zusammenarbeit mit unseren Kunden aufbauen können.
Erfolgreiche Anwendungen in Dutzenden von Bereichen, 1000+ Kunden nutzen
We are continuously focusing on MEMS measurement & control technologies, and have developed the most advanced and reliable 0.01° accuracy inclinometer INC1000 series. and INC1000 series inclinometer has been widely used in train track gauge leveling, high building / tower monitoring, bridge / dam monitoring, medical platforms, etc. and now more than 1000 customers are using our inclinometer around the world.
Weltklasse-Produktionslinie, schnelle Lieferung
Wir verfügen über eine Produktionslinie von Weltklasse, um sicherzustellen, dass die Produktionsverfahren wissenschaftlich, präzise und normativ sind, was auch eine schnelle Lieferung unserer Produkte gewährleistet.
Service mit Herz, professionelle technische Unterstützung
Wir verfügen über ein professionelles Technikerteam, das rund um die Uhr technische Unterstützung und einen ausgezeichneten Kundendienst bieten kann.
Der Dienst am Kunden mit Herz ist das Prinzip von SkyMEMS, die Kundennachfrage ist die grundlegende Antriebskraft unserer Entwicklung.
Wir behandeln unsere Kunden mit Herz, Kundenzufriedenheit ist die Richtung und das Ziel von SkyMEMS. Durch kontinuierliche technologische Innovation und Service-Verbesserung werden wir eine Win-Win-Zusammenarbeit mit unseren Kunden realisieren.
FAQ
Q: How to test the China INC1000 inclinometer’s accuracy?
A: The accuracy of INC1000 inclinometer is tested on our high-precision turntable. The angle of the high-precision turntable is used as the reference angle. The angle measured by our inclination is compared with the angle of the high-precision turntable to calculate the error, then do the compensation to assure the ultra-high accuracy of INC1000 inclinometer.
F: Was ist der Unterschied zwischen statischen und dynamischen Neigungsmessern?
A: Die statischen Neigungsmesser sind mit einem 2D-MEMS-Beschleunigungsmesser ausgestattet, der als Sensorzelle dient. Diese Art von Neigungsmesser ermöglicht eine hohe Präzision in einem statischen System oder wenn die Maschine nur langsame Bewegungen ausführt.
Und die dynamischen Neigungsmesser (auch Vertikalkreisel genannt) sind mit einem 3D-MEMS-Beschleunigungsmesser und einem 3D-MEMS-Gyroskop ausgestattet. Ein intelligenter Algorithmus kombiniert die Signale des Beschleunigungsmessers und des Gyroskops, um die Auswirkungen von Beschleunigungen (z. B. aufgrund schneller Bewegungen der Ausrüstung), Vibrationen und Stößen zu eliminieren.
And INC1000 inclinometer belong to static inclinometer, which can provide high accuracy tilt angle in a static system or slow movement applications.
Q: What factors affect the accuracy of the inclination sensor?
A: Die Genauigkeit des Neigungsmessers hängt mit Installationsfehlern, Nullpunktverschiebungsfehlern und Nichtlinearitätsfehlern zusammen.
Q: How do we calibrate zero point when we use the INC1000 inclinometer? When the INC1000 inclinometer output 0 degree, whether this 0 degree can be regarded as the absolute 0 degree?
A: it needs the accurate 0 degree value to calibrate the 0 degree calibration, and then according to the reference accurate 0 degree value, the inclinometer calibration then can be executed. When the INC1000 indicated 0 degree, this 0 degree is the current measured angle by INC1000 inclinometer, and it cannot be regarded as the absolute 0 degree.
Q: Whether needing a special tooling to do auxiliary installation?
A: According to the actual installation situation of the inclination sensor, a tooling is designed to install the inclination sensor. Using countersunk head screws, the accuracy of screw holes is within 0.003mm, and the flatness is within 0.005mm. The tooling can effectively reduce the installation error, but it cannot eliminate the installation error.
Q: How to calibrate the inclinometer?
A: The inclinometer needs to be calibrated on a high-precision turntable, and then the obtained data is used to perform algorithmic compensation on the inclination sensor. At the customer side, if there is no precision turntable, it cannot be calibrated, we can provide inclinometer calibration service.
Q: How to protect the INC1000 inclinometer components from failure?
A: The high-precision INC1000 inclinometer is mainly used for measurement in a static environment or similar static environment. It adopts IP67 protection, and the device will not fail in normal use.
Q: What factors affect the actual accuracy in the applications?
A: the inclinometer actual accuracy will be influenced by the following factors:
1). The accuracy is mainly affected by the installation error. Since the installation error is inevitable, during the installation process, install as much as possible according to the installation method. If the installation axis of the inclination sensor is parallel to the two sides of the inclination sensor, then the installation error is almost a constant value. The influence of installation error can be removed by measuring relative error.
2). Temperature, the environment temperature change has an impact on accuracy
3). Zero bias error
4). Non-linearity error
5). It will be related to the g value, but it has little effect. It is related to the latitude used. If possible, please tell us the latitude that the inclinometer is used. We will write this value into the inclinometer during the calibration process to reduce the error.
Q: Whether there is possibility of building a one network with several sensors such as accelerometers and inclinometers?
A: yes, no problem, please let us know the details of your applications, so that we can make a solution.
Q: What is Two-axis digital inclinometer??
A: Traditional spirit levels and pendulum-based electronic leveling instruments are usually constrained by only single-axis and narrow tilt measurement range. However, most precision leveling, angle measurement, alignment and surface flatness profiling tasks essentially involve a two-dimensional surface plane angle rather than two independent orthogonal single-axis objects. Two-axis inclinometers that are built with MEMS tilt sensors provides simultaneous two-dimensional angle readings of a surface plane tangent to earth datum.
Typical advantages of using two-axis inclinometers over conventional single-axis “bubble” or mechanical leveling instruments may include:
– Two-axis MEMS technology enables simultaneous two-dimensional (X-Y plane) tilt angles (i.e. pitch & roll) measurement, eliminates tedious trial-and-error (i.e. going back-and-forth) experienced when using single-axis levels to adjust machine footings to attain a precise leveling position.
– Two-axis MEMS inclinometers can be digitally compensated and precisely calibrated for non-linearity for operating temperature variation resulting in higher angular accuracy over wider angular measurement range.
– Two-axis MEMS inclinometer with built-in accelerometer sensors may generate numerical data tabulated in the form of vibration profiles enable machine installer to track and assess alignment quality in real-time and verify structure positional stability by comparing machine’s leveling profiles before and after setting up.
Q: What is the Measurement Principle of MEMS Inclinometers??
A: Neigungsmesser messen den Orientierungswinkel eines Objekts in Bezug auf die Schwerkraft. Dies geschieht mit Hilfe eines Beschleunigungsmessers, der die Wirkung der Schwerkraft auf eine winzige Masse überwacht, die in einer elastischen Trägerstruktur aufgehängt ist. Wenn das Gerät gekippt wird, bewegt sich diese Masse leicht, was zu einer Kapazitätsänderung zwischen der Masse und der Stützstruktur führt. Der Kippwinkel wird aus den gemessenen Kapazitäten berechnet.
The function can be illustrated with a simplified model with two electrodes: one fixed, and the other (the proof mass) is movable, suspended by spring elements. When the inclinometer is in a horizontal position, the capacitance between the electrodes is measured. If the sensor is tilted, the movable mass and its electrode will change position relative to the fixed electrode. This resulting change of capacitance between the two electrodes is measured by the sensor cell and used to calculate the new inclination value.
Q: What is the Limitations of Static Inclinometers?
A: In case of strong shock and vibration, the physical damping in static inclinometers might not be sufficient to suppress disturbances. Software filters can only help to a limited extent in reducing the impact of such disturbances. For static inclinometers, “moving average” or “exponential” filters can be activated and configured to smoothen the signal, but with the downside that the fast reaction time of the MEMS inclinometer is lost and the response of sensor becomes slower.
For dynamic movements with strong accelerations, SkyMEMS’s Dynamic inclinometers should be used. They are based on a different technology without physical damping so that there is no tradeoff between stability and response time.
Q: What is Dynamic Inclinometer?
A: For applications where sudden movements, shocks and vibrations are likely to be encountered, it is important to have sensors with fast response and a clean signal output. SkyMEMS’s dynamic inclinometers combine two measurement principles using two different MEMS sensors: a 3D acceleration sensor and a 3D gyroscope. The 3D acceleration sensor is not damped (unlike the units used in static inclinometers) and can follow rapid dynamic motions. At the same time, the 3D gyroscope measures rotational speeds, based on inertia principles. Signals from the accelerometers and gyroscopes are combined to produce an inclination measurement that fully compensates the effects of accelerations. As a result, dynamic inclinometers can be used reliably on mobile equipment such as construction machinery, mining equipment, cranes or in robotic applications.
