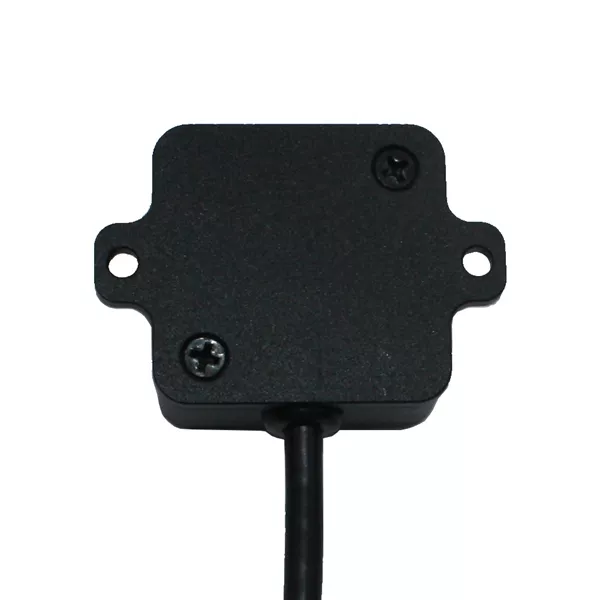

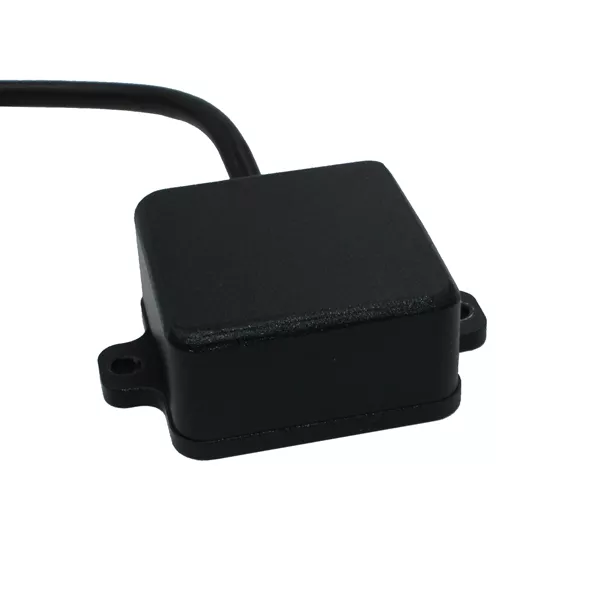

INC60 High Accuracy Dual Axis Tilt Sensor from China factory is high performance low cost Single / Dual axis RS485 Modbus RTU inclinometer sensor, it enjoys high accuracy: ±0.2° (room temperature) and the measurement range is ±90°, and the inclinometer adopts big brand components and material, and the cable are qualified for continuous outdoor use, and it is manufactured and calibrated in our own factory to guarantee performance and the real accuracy to the stated specification.
Adopting SkyMEMS proprietary algorithms, which reduce the non-linearity, cross errors, quadrantal error and installation error, the inclinometer enjoys high reliability and survivability in harsh environment and the working temperature is -40~85°C. It has been widely used in solar tracker system, crane monitoring, crane truck, cradle monitoring, etc.
Technische Daten
Parameter ValueComments
Bereich
±90°
single axis
X: ±180° , Y: ±90°
dual axis
Genauigkeit
±0.2°
room temperature, 25°C
Auflösung
0.01°
room temperature, 25°C
Response Time
0.1s
Output data frequency
50Hz
Baudrate
4800~19200 bps
Anlaufzeit
1s
Elektrische Daten und Umweltdaten
Spannung
5-30VDCs
Stromverbrauch
<2W
Arbeitstemperatur
-40~+85°C
Lagertemperatur
-55~+100°C
Schutzniveau
IP67
Physikalische Daten
Dimension
50 x 36 x 16 mm
Gewicht
23 grams
Kabel nicht enthalten

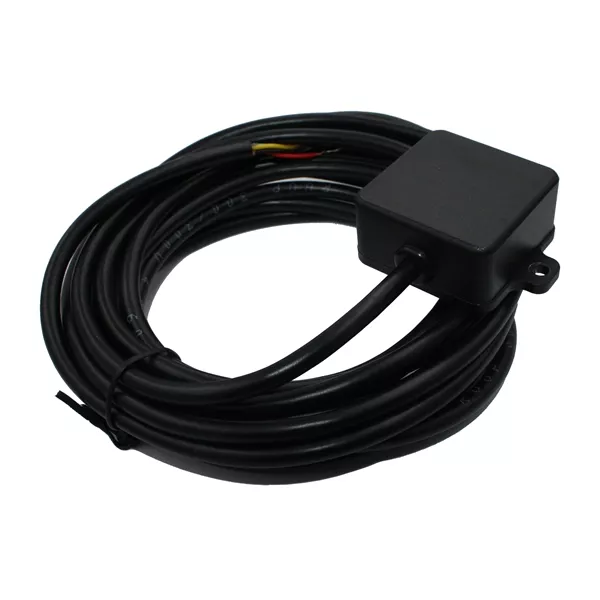

Länge des Kabels
2 meter
shielded cable
Casing Material
metal casing
Typische Anwendung
China INC60M High Accuracy Dual Axis Tilt Sensor from manufacturer is a cost-effective high-performance MEMS-based inclinometer, which has been widely used in the following fields:
– Solar Tracker System
– Crane Monitoring
- Überwachung der Wiege
– Crane Truck
China INC60M High Accuracy Dual Axis Tilt Sensor supplier has been widely used in solar tracker system
Solar tracking arrays rely on sensors, which feed angular position to condition monitoring and SCADA systems possible. Tilt sensors (also named as inclinometers) are one of the more critical sensors and tell controllers the tilt angle of panels or a solar concentrating device. The tracking system is the only component that will increase a solar power system’s productivity. The tracking system would consist of a tilt sensor and a controller. The tilt sensor sends position feedback to the system and the controller is used to reposition and adjust the panel’s position so that they are receiving the most possible sunlight. Tracking systems are ideal for power grids that are restricted to a limited amount of space and to optimize large-scale grids as well.
INC60M RS485 Modbus RTU tilt sensor is specially designed for solar tracker systems, it enjoys ultra-low cost (which can assure big scale using), small size, little power consumption, with IP67 protection level, and qualified cable, which is suitable for outdoor applications, and it has been widely used in hundreds of solar power plants around the world.
Wir können auch maßgeschneiderte Dienstleistungen für Sie erbringen, um eine bessere Systemintegration und niedrigere Kosten zu ermöglichen. Ganz gleich, ob Sie einen neuen Solar Tracker entwickeln oder alternative Sensoren in Betracht ziehen möchten, wir können Ihnen die beste Lösung für Ihre Anwendung anbieten.
INC60M RS485 Modbus RTU inclinometer has been widely used in Crane Monitoring
Before mobile cranes can be safely operated it is necessary to level and steady the base within a certain tolerance, and when installed on a crane, an inclinometer – also known as a tilt sensor –measures the angle of slope or tilt of an object with respect to gravity. This instrument makes it possible to prevent snags, enables a hoist to lift a load straight up, and reduces and controls load sway.
SkyMEMS is dedicated in the design and manufacture of inclinometer sensors for measuring angles and have developed different series of inclinometers with different output interfaces. We have many types of inclinometers with competitive price and performance levels suited for crane monitoring applications.
INC60M RS485 Modbus RTU inclinometer has been widely used in cradle monitoring
Neigungsmesser und Neigungssensoren oder Neigungsschalter sind hier von entscheidender Bedeutung, da die Wiege waagerecht und stabil sein muss, wenn sie schwere Lasten trägt, um sicher betrieben werden zu können. Außerdem müssen diese Winkel während des Einsatzes ständig überwacht werden, um sicherzustellen, dass sie nicht instabil werden oder ihre sicheren Betriebsgrenzen überschreiten. Neigungssensoren, die in solchen Umgebungen eingesetzt werden, sollten robust und zuverlässig sein und mit verschiedenen Ausgangstypen kompatibel sein.
Es ist von entscheidender Bedeutung, dass die Wiege in Hubarbeitsbühnen, die den Bediener tragen, waagerecht gehalten wird. Unsere kostengünstigen Neigungssensoren eignen sich hervorragend für diese Anwendung, um dem hydraulischen Steuersystem eine Rückmeldung über die Winkelposition zu geben, die wiederum den Winkel der Wiege anpassen kann.
SkyMEMS is dedicated in the design and manufacture of inclinometer sensors for measuring angles and have developed different series of inclinometers with different output interfaces. INC60M RS485 Modbus RTU inclinometer has been widely used in cradle monitoring.
Produktvorteile
Why Selecting China INC60M High Accuracy Dual Axis Tilt Sensor manufacturer?
INC60M Low Cost RS485 Modbus RTU Inclinometer is designed and produced by SkyMEMS, it enjoys high performance and real 0.2° accuracy, and high reliability. It is a competitive low-cost inclinometer sensor in the market, which has the main following advantages:
Hohe Genauigkeit, hohe Leistung und leistungsstarke Funktionen
INC60M Low Cost RS485 ModBus RTU Inclinometer is designed and produced by SkyMEMS, it enjoys excellent technical advantages:
- Bereich Einzelachse: 0~360°, zwei Achsen X: ±180°, Y: ±90°
INC60M Low Cost RS485 Modbus RTU Inclinometer sensor adopts big brand components, advanced production craft, fully calibrated, advanced SkyMEMS algorithm, which assured that our products have real actual precise and perfect performance.
Zuverlässigkeit auf Luft- und Raumfahrtniveau, 12-stufige, strengste Qualitätskontrolle
Wir verfügen über ein fortschrittliches Produkttestteam und Messgeräte, und wir betrachten die Qualität als das Leben des Unternehmens. Alle unsere Produkte müssen die strengsten Qualitätskontrollverfahren durchlaufen, und unsere einzigartige 12-stufige Qualitätskontrolle gewährleistet, dass unsere Produkte ein hohes Qualitätsniveau haben.
Konkurrenzfähiger Preis, ODM unterstützt
Dank strenger Kostenkontrolle und massiver Produktion können wir die wettbewerbsfähigsten und kostengünstigsten Preise anbieten. Außerdem verfügen wir über umfangreiche Erfahrungen im ODM-Service für Kunden in aller Welt, so dass wir eine langfristige Win-Win-Zusammenarbeit mit unseren Kunden aufbauen können.
Erfolgreiche Anwendungen in Dutzenden von Bereichen, 1000+ Kunden nutzen
We are continuously focusing on MEMS measurement & control technologies, and have developed the most advanced and reliable 0.2° accuracy inclinometer INC60M. and INC60M inclinometer has been widely used in solar tracker system, crane monitoring, excavator monitoring, cradle monitoring, etc. and now more than 1000 customers are using our inclinometer around the world.
Weltklasse-Produktionslinie, schnelle Lieferung
Wir verfügen über eine Produktionslinie von Weltklasse, um sicherzustellen, dass die Produktionsverfahren wissenschaftlich, präzise und normativ sind, was auch eine schnelle Lieferung unserer Produkte gewährleistet.
Service mit Herz, professionelle technische Unterstützung
Wir verfügen über ein professionelles Technikerteam, das rund um die Uhr technische Unterstützung und einen ausgezeichneten Kundendienst bieten kann.
Der Dienst am Kunden mit Herz ist das Prinzip von SkyMEMS, die Kundennachfrage ist die grundlegende Antriebskraft unserer Entwicklung.
Wir behandeln unsere Kunden mit Herz, Kundenzufriedenheit ist die Richtung und das Ziel von SkyMEMS. Durch kontinuierliche technologische Innovation und Service-Verbesserung werden wir eine Win-Win-Zusammenarbeit mit unseren Kunden realisieren.
FAQ
Q: Why INC60M tilt sensor is the right selection for solar tracker systems?
A: INC60M is specially designed for solar tracking systems, it enjoys tiny size, very low cost, easy to be integrated into the solar tracking system, and with IP67 protections, and have been widely used in the solar tracker systems, these factors make INC60M is the right tilt sensor for solar tracker systems.
F: Was ist der Unterschied zwischen statischen und dynamischen Neigungsmessern?
A: Die statischen Neigungsmesser sind mit einem 2D-MEMS-Beschleunigungsmesser ausgestattet, der als Sensorzelle dient. Diese Art von Neigungsmesser ermöglicht eine hohe Präzision in einem statischen System oder wenn die Maschine nur langsame Bewegungen ausführt.
Und die dynamischen Neigungsmesser (auch Vertikalkreisel genannt) sind mit einem 3D-MEMS-Beschleunigungsmesser und einem 3D-MEMS-Gyroskop ausgestattet. Ein intelligenter Algorithmus kombiniert die Signale des Beschleunigungsmessers und des Gyroskops, um die Auswirkungen von Beschleunigungen (z. B. aufgrund schneller Bewegungen der Ausrüstung), Vibrationen und Stößen zu eliminieren.
And INC60M inclinometer belong to static inclinometer, which can provide high accuracy tilt angle in a static system or slow movement applications.
F: Welche Faktoren beeinflussen die Genauigkeit des Neigungssensors?
A: Die Genauigkeit des Neigungsmessers hängt mit Installationsfehlern, Nullpunktverschiebungsfehlern und Nichtlinearitätsfehlern zusammen.
Q: How to calibrate the inclinometer?
A: The inclinometer needs to be calibrated on a high-precision turntable, and then the obtained data is used to perform algorithmic compensation on the inclination sensor. At the customer side, if there is no precision turntable, it cannot be calibrated, we can provide inclinometer calibration service.
Q: How to protect the INC60M inclinometer components from failure?
A: The INC60M inclinometer is mainly used for measurement in a static environment or similar static environment. It adopts IP67 protection, and the device will not fail in normal use.
Q: What factors affect the actual accuracy in the applications?
A: the inclinometer actual accuracy will be influenced by the following factors:
1). The accuracy is mainly affected by the installation error. Since the installation error is inevitable, during the installation process, install as much as possible according to the installation method. If the installation axis of the inclination sensor is parallel to the two sides of the inclination sensor, then the installation error is almost a constant value. The influence of installation error can be removed by measuring relative error.
2). Temperature, the environment temperature change has an impact on accuracy
3). Zero bias error
4). Non-linearity error
5). It will be related to the g value, but it has little effect. It is related to the latitude used. If possible, please tell us the latitude that the inclinometer is used. We will write this value into the inclinometer during the calibration process to reduce the error.
Q
Q: What is the Measurement Principle of MEMS Inclinometers??
A: Neigungsmesser messen den Orientierungswinkel eines Objekts in Bezug auf die Schwerkraft. Dies geschieht mit Hilfe eines Beschleunigungsmessers, der die Wirkung der Schwerkraft auf eine winzige Masse überwacht, die in einer elastischen Trägerstruktur aufgehängt ist. Wenn das Gerät gekippt wird, bewegt sich diese Masse leicht, was zu einer Kapazitätsänderung zwischen der Masse und der Stützstruktur führt. Der Kippwinkel wird aus den gemessenen Kapazitäten berechnet.
The function can be illustrated with a simplified model with two electrodes: one fixed, and the other (the proof mass) is movable, suspended by spring elements. When the inclinometer is in a horizontal position, the capacitance between the electrodes is measured. If the sensor is tilted, the movable mass and its electrode will change position relative to the fixed electrode. This resulting change of capacitance between the two electrodes is measured by the sensor cell and used to calculate the new inclination value.
Q: What is the Limitations of Static Inclinometers?
A: In case of strong shock and vibration, the physical damping in static inclinometers might not be sufficient to suppress disturbances. Software filters can only help to a limited extent in reducing the impact of such disturbances. For static inclinometers, “moving average” or “exponential” filters can be activated and configured to smoothen the signal, but with the downside that the fast reaction time of the MEMS inclinometer is lost and the response of sensor becomes slower.
For dynamic movements with strong accelerations, SkyMEMS’s Dynamic inclinometers (named as vertical gyro) should be used. They are based on a different technology without physical damping so that there is no tradeoff between stability and response time.
Q: What is Data Processing of MEMS Inclinometers?
A: A high performance microcontroller is used to evaluate the sensor signals in real time and calculate the corrected slope angle. Temperatures are also measured and used by the compensation algorithms to correct for unwanted effects. Intelligent digital filter algorithms reduce ambient noise and vibration to provide a precise and stable signal under all environmental conditions.
Non-linearities in the MEMS sensors are identified through a series of reference measurements made during the production process. These non-linearities are stored as a set of calibration data within the sensor. During operation, the calibration data are used to correct the MEMS sensor raw values and output an accurate linearized tilt angle. Customized parameters like an offset correction (Preset) and a scaling function (in case of analog output signals) can be added by the customer.
Q: What is Dynamic Inclinometer?
A: For applications where sudden movements, shocks and vibrations are likely to be encountered, it is important to have sensors with fast response and a clean signal output. SkyMEMS’s dynamic inclinometers combine two measurement principles using two different MEMS sensors: a 3D acceleration sensor and a 3D gyroscope. The 3D acceleration sensor is not damped (unlike the units used in static inclinometers) and can follow rapid dynamic motions. At the same time, the 3D gyroscope measures rotational speeds, based on inertia principles. Signals from the accelerometers and gyroscopes are combined to produce an inclination measurement that fully compensates the effects of accelerations. As a result, dynamic inclinometers can be used reliably on mobile equipment such as construction machinery, mining equipment, cranes or in robotic applications.
