Was ist ein Neigungssensor?

Eine Neigungsmesser ist ein Präzisionsinstrument zur Messung des Neigungswinkels, der Neigung oder des Gefälles im Verhältnis zur Schwerkraft. Manchmal auch als Neigungssensoren, Neigungsmesser oder Neigungssensoren bezeichnet, finden diese Geräte in vielen verschiedenen Bereichen der Industrie, des Bauwesens, der Luft- und Raumfahrt und der Verbraucher Anwendung. Die genaue Erkennung von Winkelbewegungen ermöglicht die Automatisierung und Sicherheit von Systemen sowie deren Effizienz, bei denen Orientierungs- und Niveaustufen entscheidend sind.

Grundsätze des Neigungssensors

Neigungsmesser funktionieren nach dem einfachen Prinzip der Messung von Winkeländerungen im Verhältnis zur Schwerkraft. Dies wird hauptsächlich erreicht durch:

• Beschleunigungssensoren: Die Schwerkraft wird als Vektor gemessen; der Neigungswinkel wird daraus berechnet.

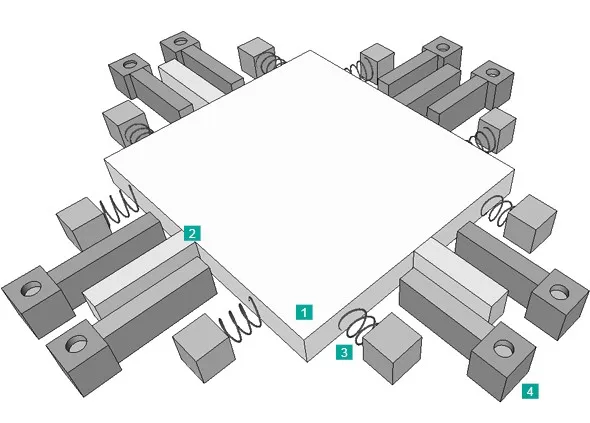

• MEMS-Technologie: Mikro-Elektro-Mechanische Systeme integrieren mechanische und elektrische Teile in Miniaturform; dies ermöglicht kompakte und sehr empfindliche Neigungsmesser.
• Elektrolytische, kapazitive oder pendelbasierte Mechanismen: Einsatz in alten oder hochpräzisen Anwendungen.

Die Neigung wird in der Regel in Grad (0-360°) oder als % der Neigung angegeben. Diese Werte werden in elektronische Signale umgewandelt und an ein Anzeige- oder Steuersystem gesendet.

Teile, aus denen Neigungsmesser bestehen

• Messeinheit: Der Hauptteil, der die Neigung misst (z. B. ein MEMS-Chip)
• Signalverarbeitungssystem: Umwandlung von Rohdaten in eine verwertbare Ausgabe
• Ausgangsschnittstelle: Ermöglicht die Kommunikation des Neigungsmessers mit anderen externen Geräten (wie RS232, CAN, analog)
• Gehäuse und Befestigungssystem: Es schützt den Sensor und ermöglicht eine sichere Befestigung an jeder Oberfläche.

Arten von Neigungsmessern

A. Basierend auf der Umgebung der Nutzung

• Statische Neigungsmesser: Messen den Neigungswinkel im Stillstand. Geeignet für Anwendungen, bei denen es keine dynamische Bewegung gibt.
• Dynamische Neigungsmesser (Vertikalkreisel): Für den Einsatz in beweglichen Systemen. Sie sind kreiselstabilisiert oder verwenden Algorithmen zur Sensorfusion, um bewegungsbedingte Störungen herauszufiltern.

B. Basierend auf der Messachse

• Einachsige Neigungsmesser: Messen die Neigung nur entlang einer Ebene (entweder Neigung oder Drehung)
• Zweiachsige Neigungsmesser: Sie messen gleichzeitig Neigung und Drehung. Sie werden typischerweise in Nivelliersystemen und zur Überwachung von Plattformen eingesetzt.

C. Basierend auf der Output-Schnittstelle

Digitale Neigungssensoren:

• RS485
• RS232
• TTL
• CAN (Controller Area Network)

Analoge Neigungssensoren:

• Spannungsausgang (z. B. 0-5V, 0-10V)
• Stromausgang (z.B. 4-20mA)

D. Basierend auf dem Protokoll

• Hexadezimales Protokoll
• MODBUS-Protokoll: Es wird häufig für die Integration von industriellen Steuerungen in SCADA- und SPS-Systeme verwendet.

Anwendungen von Neigungssensoren

Der Einsatz von Neigungsmessern erstreckt sich über ein breites Spektrum von Bereichen:

1. Erneuerbare Energie

Solar-Nachführsysteme: Sie richten die Solarmodule nach der Sonne aus und maximieren so die Energieausbeute.

2. Bauwesen und Hochbau

Gebäudeüberwachung: Überwachen Sie strukturelle Verschiebungen in Wolkenkratzern und hohen Gebäuden.

Überwachung von Brücken und Dämmen: Erkennen Sie Winkelverformungen in einem frühen Stadium, unabhängig davon, ob sie auf Druck oder Bewegungen des Bodens zurückzuführen sind.

Schildvortrieb: Bewahrt den richtigen Winkel des Tunnels während des Untertagebaus.

3. Maschinenpark und Automatisierung

Schwermaschinenbau: Sicherer und gleichmäßiger Betrieb von Kränen, Baggern und Planierraupen.

Lastwagen, die von oben beladen werden: Verhindern Sie das Umkippen und stellen Sie sicher, dass die Plattform stabil ist.

4. Transport

Nivellierung von Hochgeschwindigkeitsgleisen: Sorgen Sie für einen reibungslosen und sicheren Zugbetrieb, indem Sie die Gleise nivellieren.

Luft- und Raumfahrt: In Flugzeugen helfen Neigungsmesser bei der Kurvenkoordination und Flugstabilität.

5. Öl & Gas

Ölbohrplattformen: Zur Überwachung der Bohrlochabweichung und der Nivellierung der Bohrinsel.

6. Technologie im Gesundheitswesen

Chirurgische Tische und Bildgebungsgeräte: Exakte Winkeleinstellungen bei Eingriffen vornehmen.

7. Industrielle Automatisierung
Roboterarme und -plattformen: Zur Orientierungskontrolle und räumlichen Kalibrierung.

Auswahl eines Neigungsmessers

• Genauigkeitsanforderungen: Wählen Sie einen rauscharmen, hochauflösenden Sensor für Anwendungen, die hohe Präzision erfordern.
• Betriebsumgebung: Wählen Sie robuste, wasserdichte und temperaturbeständige Sensoren, wenn die Betriebsbedingungen rau sind.
• Ausgabeformat: Sollte mit bestehenden Kontrollsystemen kompatibel sein.

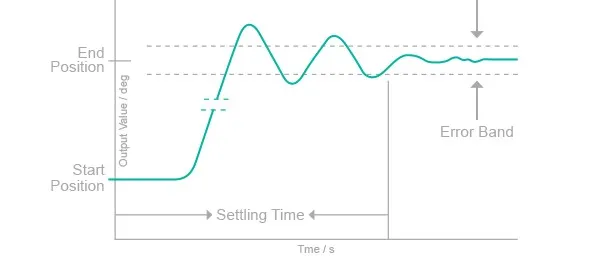

• Reaktionszeit und Stabilität: Wichtig für dynamische Anwendungen.

Montageausrichtung und Größenbeschränkungen

Kalibrierung und Wartung

Regelmäßige Kalibrierung erhält die Genauigkeit über die Zeit. Neigungsmesser sollten idealerweise Folgendes aufweisen:

• Werkskalibrierung mit Temperaturkompensation und Linearisierung.
• Selbstdiagnose zur Erkennung von Drift oder Schäden am Sensor.
• Möglichkeiten der Rekalibrierung: Probieren Sie Software- oder eventuell Firmware-Schnittstellen aus.

Neigungsmesser vs. Gyroskop vs. Beschleunigungsmesser

Neigungsmesser, Gyroskope und Beschleunigungsmesser erfassen zwar alle Bewegungen oder Positionen, haben aber unterschiedliche Funktionen:

In dynamischen Umgebungen wird häufig eine Sensorfusion mit allen drei Sensoren durchgeführt, um zuverlässige Orientierungsdaten zu erhalten.

Zukünftige Trends in der MEMS-Neigungsmessertechnologie

MEMS-Neigungsmesser der nächsten Generation werden aus folgenden Komponenten bestehen:

• Eine viel stärkere Miniaturisierung, die durch die weitere Entwicklung von MEMS erreicht wird.
• Drahtlose Kommunikation: Bluetooth, LoRa, Zigbee-fähige Sensoren.
• KI-gestützte Signalverarbeitung: Bessere Filterung und Vorhersage für den Bewegungsausgleich.
• Batteriefreie Designs: Technologien zur Energiegewinnung für den Einsatz in der Ferne.

SkyMEMS bietet eine breite Palette von Neigungssensoren an, die von preiswerten Einsteigermodellen bis hin zu hochpräzisen Systemen für Verteidigung und Luft- und Raumfahrt reichen. Mit Unterstützung für viele Protokolle, robusten Designs und fortschrittlichen Sensor-Mischregeln erfüllen SkyMEMS-Produkte verschiedene industrielle Anforderungen mit großer Leistung. Zu den bekannten Produktlinien gehören:

• IMU100-Serie: Einfache MEMS-basierte Neigungsmesser
• VG600-Serie: Dynamischer Neigungsmesser mit eingebautem Gyroskop
• INC400-Serie: Hochpräzises industrielles Neigungsmessgerät, das MODBUS unterstützt

Neigungssensoren werden im Wesentlichen für die genaue Messung von Winkelverschiebungen in verschiedenen Anwendungen eingesetzt. Diese kritische Notwendigkeit macht sie zum Herzstück moderner Technik und Automatisierung, von der Gewährleistung der Stabilität einer Plattform bis hin zur Überprüfung, dass kritische Infrastrukturen nicht beeinträchtigt wurden. Die Technologie wird Neigungsmesser präziser, kleiner und intelligenter machen, so dass Systeme viel intelligenter, sicherer und effizienter werden können.
