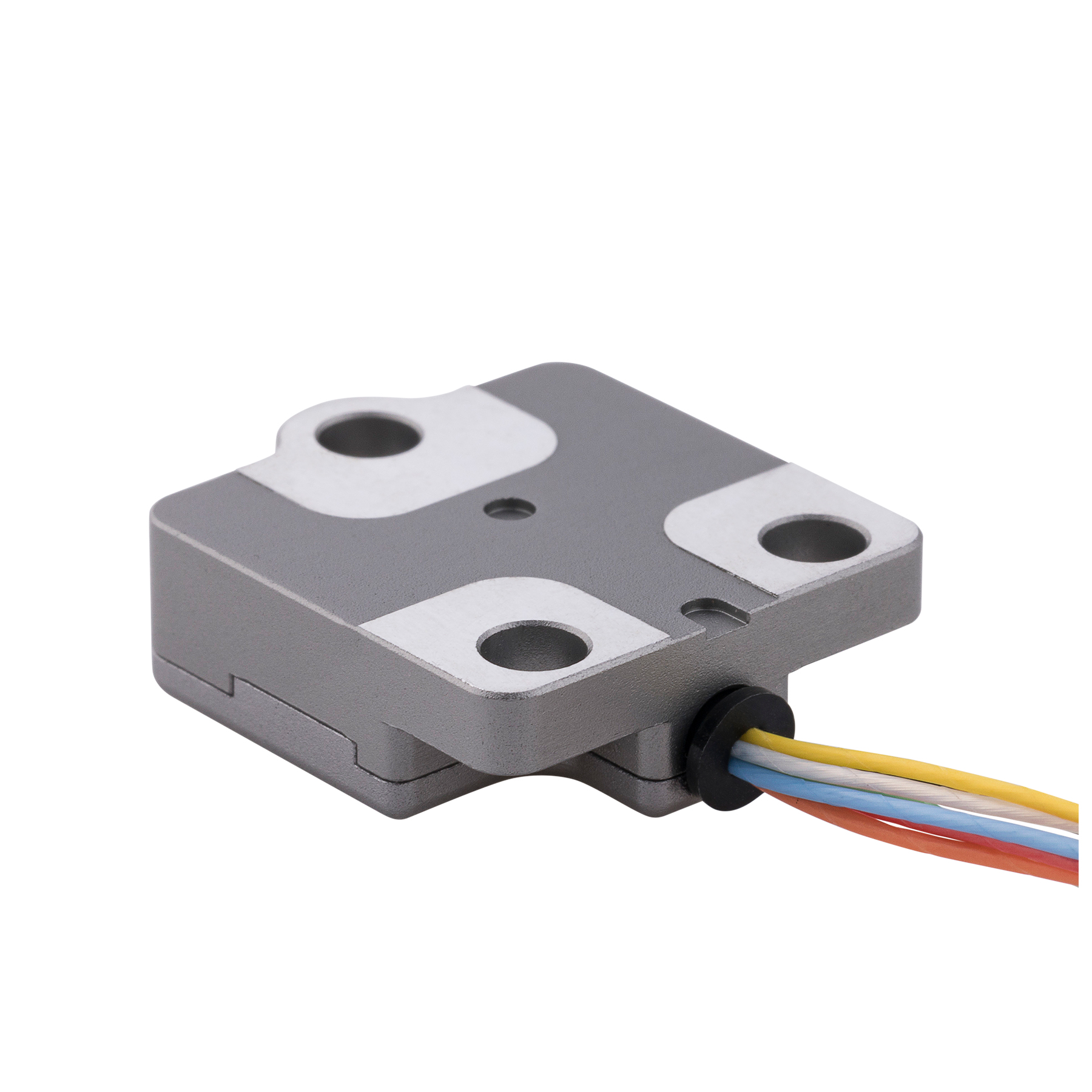

Die IMU188 Inertial Measurement Unit (IMU) ist eine hochleistungsfähige, kleine, vibrations- und stoßfeste (bis zu 10000g) Inertialmesseinheit (IMU), die 3-Achsen-Beschleunigungsmesser und 3-Achsen-MEMS-Kreisel kombiniert und deren Kreisel-Bias-Instabilität besser als 1,2°/h sein kann. Sie eignet sich für Navigations-, Steuerungs- und dynamische Messlösungen für militärische und kommerzielle Anwendungen.
Die IMU188 Trägheitsmesseinheit verfügt über eine spezielle Struktur, die sich durch hervorragende Antivibrations- und Stoßfestigkeit auszeichnet. Sie eignet sich daher sehr gut für raue Vibrationsumgebungen und wurde bereits erfolgreich in der kardanischen Stabilisierung, in Zieldrohnen, Regensamenraketen usw. eingesetzt.
Technische Daten
Parameter
Test Bedingung
Min.
Typisch
Max.
Einheit
Gyroskope
Bereich①
±450
°/s
Instabilität der Vorspannung
Allan Abweichung
1.2
°/h
Stabilität der Vorspannung
10s Durchschnitt (-40~+85°C, feste Temperatur)
5
°/h
Vorspannung Wiederholbarkeit
3
°/h
Volle Temperaturvorspannung (Spitze)
0.03
°/s
Random Walk
0.2
°/√h
Nichtlinearität
100
ppm
Axialer Kopplungskoeffizient
1%
%
Lineare Beschleunigung Auswirkung auf die Verzerrung
0.002
°/s/g
Bandbreite
200
Hz
Beschleunigungssensoren
Bereich①
±16
g
Instabilität der Vorspannung
Allan Abweichung
25
50
75
ug
Anfänglicher Vorspannungsfehler
3
4
5
mg
Auflösung
0.01
mg
Skalenfaktor Genauigkeit
0.1
%
Nichtlinearität
0.01
%FS
Random Walk
0.01
0.015
0.02
m/s/√h
Bandbreite
150
Hz
Schnittstelle② (RS422)
Baudrate
115200
460800
921600
bps
Leistungsrate
200
1000
2000
Hz
Verlässlichkeit
MTBF
20000h
Kontinuierliche Arbeitszeit
120h
Elektrische Merkmale
Versorgungsspannung
5 V
Stromverbrauch
< 0.2 W
Umweltbedingungen
Betriebstemperatur
-50°C ~ 85°C
Lagertemperatur
-55°C ~ 105°C
Vibrationsbeständigkeit
20-2000Hz, 6,06g
Schockresistenz
halber Sinus, 10000g, 0,5ms
Physikalische Parameter
Größe
24,95 × 22,39 × 8,1 mm
Gewicht
22 Gramm (mit Draht)
Anschluss
Zopf
Anmerkung:
g = 9,80665 m/s2
Die Palette der Gyroskope und Beschleunigungsmesser kann in unserem Werk konfiguriert werden.
②：Die Baudrate und die Ausgangsrate können in unserem Werk konfiguriert werden.
Typische Anwendung
- Kardanische Stabilisierung
- Ziel-Drohne
- Gepanzerter Mannschaftstransportwagen
- Rain-Seeding-Rakete
Produktvorteile
Warum die IMU188 Inertialmesseinheit wählen?
Die IMU188 Trägheitsmesseinheit wurde von SkyMEMS entwickelt und hergestellt. Sie zeichnet sich durch hohe Leistung und Genauigkeit, geringe Größe und hohe Zuverlässigkeit bei einem wettbewerbsfähigen Preis aus. Es ist eine taktische Trägheitsmesseinheit Sensor, der die wichtigsten folgenden Vorteile hat:
1. Hohe Genauigkeit, hohe Leistung, geringe Größe und leistungsstarke Funktionen
Die IMU188 Inertialmesseinheit ist eine Präzisions-MEMS-Inertialmesseinheit mit 6 DoF, die sich durch hervorragende technische Vorteile auszeichnet:
Präzise 6 Dof IMU mit hoher G-Fähigkeit bis 10000g
Garantierte Genauigkeit über den gesamten Temperaturbereich
Hohe Bandbreite, RS422, bis zu 2000Hz Datenausgang
Kompakt und leicht, 24,95 × 22,39 × 8,1 mm, 22 Gramm (mit Kabel)
Arbeitstemperatur: -40~+85°C
Die IMU188 Inertialmesseinheit verwendet große Markenkomponenten, hochwertige Klebstoffkapselung, fortschrittliche Produktionsverfahren und ist vollständig kalibriert, was sicherstellt, dass unsere Produkte tatsächlich präzise und perfekt funktionieren.
2. Zuverlässigkeit auf Luft- und Raumfahrtniveau, 12-stufige, strengste Qualitätskontrolle
Wir verfügen über ein fortschrittliches Produkttestteam und Messgeräte, und wir betrachten die Qualität als das Leben des Unternehmens. Alle unsere Produkte müssen die strengsten Qualitätskontrollverfahren durchlaufen, und unsere einzigartige 12-stufige Qualitätskontrolle gewährleistet, dass unsere Produkte ein hohes Qualitätsniveau haben.
3. Konkurrenzfähiger Preis, ODM unterstützt
Dank strenger Kostenkontrolle und massiver Produktion können wir die wettbewerbsfähigsten und kostengünstigsten Preise anbieten. Außerdem verfügen wir über umfangreiche Erfahrungen im ODM-Service für Kunden in aller Welt, so dass wir eine langfristige Win-Win-Zusammenarbeit mit unseren Kunden aufbauen können.
4. Erfolgreiche Anwendungen in vielen Bereichen, über 200 Kunden nutzen
Wir konzentrieren uns kontinuierlich auf MEMS-Mess- und Steuerungstechnologien. Die IMU188 ist weit verbreitet in den Bereichen Seeker, Plattformstabilisierung usw. und mittlerweile nutzen mehr als 200 Kunden auf der ganzen Welt unsere IMU.
Wir verfügen über eine Produktionslinie von Weltklasse, um sicherzustellen, dass die Produktionsverfahren wissenschaftlich, präzise und normativ sind, was auch eine schnelle Lieferung unserer Produkte gewährleistet.
